KVVR-ohjauspehmeä kaapeli 450/750V

Beida Group on ammattimainen valmistaja KVVR Control Soft Cable 450/750V. Käytämme luokan 5 joustavia kuparijohtimia ja ympäristöystävällisiä PVC-pehmeitä eriste- ja vaippamateriaaleja. Näille kaapeleille on ominaista joustavuus, pieni taivutussäde ja luotettava sähköeristys. Niiden nimellisjännite on 450/750 V ja ne ovat GB/T 9330 -standardin mukaisia, joten ne soveltuvat toistuvaa liikettä tai taivutusta vaativaan ohjaussignaalin siirtoon.

Lähetä kysely

Tuotteen Kuvaus

Jos haluat saada suoraan tehtaan hintoja KVVR Control Soft Cable 450/750V, voit ottaa yhteyttä Tianjin Beidaan. Olemme ammattimainen valmistaja, jolla on yli 30 vuoden kokemus.

Tuotteen käyttö

Teollisuusautomaatio: Käytetään laitteissa, jotka vaativat usein taivutusta ja kiertämistä, kuten robottikäsivarret, CNC-työstökoneet ja automatisoidut tuotantolinjat ohjaussignaalien ja apuvoiman lähettämiseen.

Älykkäät rakennukset: Rakennusautomaatiojärjestelmät (BA), liitäntäanturit, toimilaitteet ja ohjauskaapit, joita käytetään signaalin siirtoon ilmastointi-, valaistus- ja turvajärjestelmissä.

Instrumentointi: Tarkkuussignaalin siirto laboratorioissa ja testauslaitteissa, jotka tarjoavat alhaisen vaimennus- ja häiriönesto-ominaisuudet, joustavalla johdolla.

Siirrettävät laitteet: Ohjauspiirit laitteen mukana liikkuville laitteille, kuten näyttämön valaistus- ja äänijärjestelmät sekä lääketieteelliset laitteet (esim. TT-skannerit, leikkauspöydät).

Muut: Ohjaus- ja signaalipiirit kaivos-, rautatie- ja merisovelluksissa (ZC-KVVR on saatavana paloa hidastaviin sovelluksiin).

Kvvr Control Soft Cable 450750v

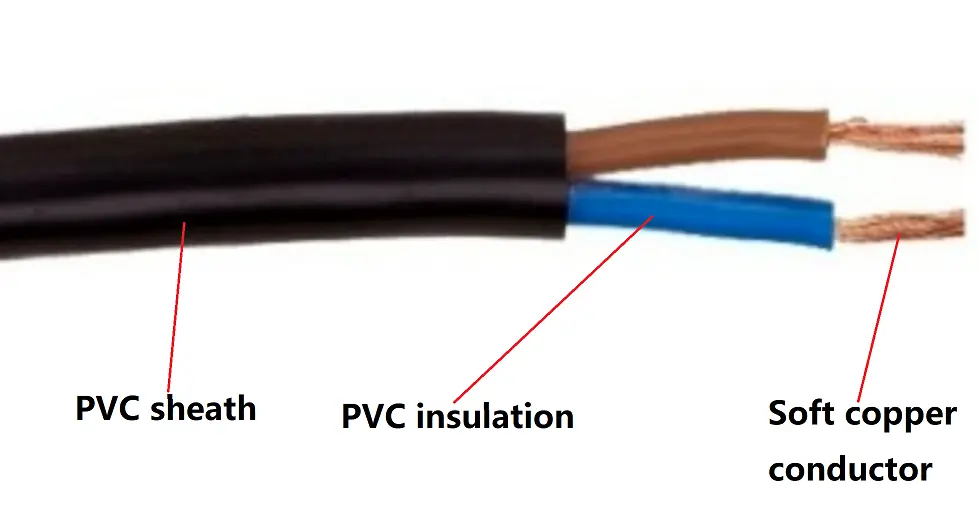

Tuotteen rakenne

Johdin: Kuparijohdin, pyöreä seisova tai muotoiltu, luokka 5 GB/T 3956, IEC 60228 mukaan

Eristys: Eristeen paksuus, materiaaliominaisuuksien tulee olla GB/T 9330:n mukainen.

Ytimen väri: 2 ydintä: sininen, ruskea tai musta

3 ydintä: vihreä/keltainen, sininen, ruskea tai sininen, musta, ruskea

4 ydintä: vihreä/keltainen, sininen, musta, ruskea tai sininen, musta, ruskea, harmaa

5 ydintä: vihreä/keltainen, sininen, musta, ruskea, harmaa tai sininen, musta, ruskea, harmaa, musta

Yli 5 kerrosta: mustat ytimet valkoisella numerolla

Ulkovaippa: Vaipan paksuus, materiaaliominaisuuksien tulee olla GB/T 9330:n mukainen.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Kvvr Control Soft Cable 450750v

Suorituskykyparametri

Nimellisjännite: 450/750 V

Testijännite: Tehotaajuuden testijännitteen on oltava 3 kV, testattava 5 minuuttia ilman vikaa.

Johtimen maksimi käyttölämpötila: 70 ºC

Oikosulkulämpötila: +160 ºC

Johdinvastus: Täyttää GB/T 3956-2008 standardin luokan 5 kuparijohtimien vaatimukset.

Paloa hidastava suorituskyky: Asiakkaan vaatimusten mukaan se voi täyttää niputetun A-, niputetun B- ja C-luokan vaatimukset.

Testausmenetelmät ovat standardin IEC 60332 tai GB/T 18380 mukaisia.

Kaapelivalintavertailu

Tuote	KVVR (Flexible Core Control Cable)	KVV (jäykkä ydinohjauskaapeli)	RVV (Flexible Core Power Cable)
Mallin merkitys	K - Ohjauskaapeli V - PVC eristys V - PVC-suojus R - Joustava rakenne	K - Ohjauskaapeli V - PVC eristys V - PVC-suojus Ei R - Jäykkä rakenne	R - Joustava rakenne V - PVC eristys V - PVC-suojus
Suoritusstandardi	GB/T 9330	GB/T 9330	GB/T 5023
Nimellisjännite	450/750V	450/750V	300/500V
Johtimen rakenne	Säikeiset hienot kuparilangat (joustava ydin)	Yksi paksu kuparilanka (jäykkä ydin)	Säikeiset hienot kuparilangat (joustava ydin)
Taivutussäteen vaatimukset	Siirrettävä asennus: ≥6 kertaa ulkohalkaisija; Kiinteä asennus: ≥10 kertaa ulkohalkaisija	Kiinteä asennus: ≥12 kertaa ulkohalkaisija; Ei sovellu liikkuvaan taivutukseen	Siirrettävä asennus: ≥6 kertaa ulkohalkaisija; Kiinteä asennus: ≥10 kertaa ulkohalkaisija
Suurin pitkäaikainen käyttölämpötila	≤70 ℃	≤70 ℃	≤70 ℃
Ydinominaisuudet	Pehmeä ja helppo taivuttaa, kestää öljyä ja kulutusta, sopii toistuvaan liikkumiseen	Vakaa rakenne, vahva vetolujuus, sopii kiinteään asennukseen	Pehmeä ja helppo johto, vahva virrankantokyky, käytetään virtalähteenä
Keskeiset erot	Ohjauskaapeli + joustava ydin, sopii mobiiliohjausskenaarioihin	Ohjauskaapeli + jäykkä ydin, sopii kiinteisiin ohjausskenaarioihin	Virtakaapeli + joustava ydin, vain virransyöttöön, ei sovellu monijohtimiseen ohjaussignaalin siirtoon
Tyypillisiä sovellusskenaarioita	1. Teollisuusautomaatiolaitteet (robotit, CNC-työstökoneet) 2. Siirrettävät ohjauspiirit (lavavalaistus, lääketieteelliset laitteet) 3. Rakennusautomaation anturi/toimilaiteliitännät	1. Tehonjakokaappien sisäiset johdotukset 2. Kiinteät ohjaussignaalipiirit (tuotantolinjan ohjauskaapit, rakennusten pienjänniteakselit) 3. Pitkän matkan kiinteät ohjausjohdot	1. Kodinkoneiden virtajohdot 2. Pienlaitteiden virtalähde (valvontakamerat, kulunvalvonta) 3. Väliaikaiset virtajohdot
