Beida TUV -sertifioitu aurinkosähkökaapeli voittaa ulkoiset ympäristöhaasteet. Hyödyntämällä erittäin puhdasta tinattua hapetonta kuparia ja erityistä kertausprosessia, sillä on alhainen vastus ja erinomainen sitkeys, mikä vähentää tehokkaasti voimansiirron epävakautta ja virran vaihteluita. Eristys ja vaippa on valmistettu säteilytetystä silloitetusta polytetrafluorietyleenistä (PTFE), joka on kansainvälisten standardien, kuten IEC 62930 ja EN 50618, mukainen. Se kestää äärimmäisiä lämpötilaeroja -40 ℃ - 120 ℃, samalla kun se kestää hyvin korkeita lämpötiloja, vaurioita sekä korroosiota ja emäksiä. Lampun ikääntymistestien jälkeen sen vetolujuuden säilymisaste täyttää standardit, minkä ansiosta se kestää tiukkaa ilmaston valvontaa aavikoilla, korkea- ja matalajännitealueilla sekä rannikkoalueilla.
Korkean mekaanisen suorituskyvyn vaatimusten täyttämiseksi kaapeleissa on kaksikerroksinen eristys ja suojarakenne, joissakin malleissa on teräsnauhapanssari. Ne kestävät erinomaisesti painetta ja iskuja, joten ne soveltuvat erilaisiin asennusmenetelmiin, kuten suoraan hautaamiseen, yläasennukseen ja putkiasennukseen, mikä estää tehokkaasti rakennusvaurioita ja jyrsijätartuntoja. Kaikki tuotteet ovat läpäisseet palosuojatestauksen ja täyttävät asiaankuuluvat turvallisuusstandardit. Ne tuottavat vähän savua ja halogeenitonta palamista, mikä estää tehokkaasti tulen leviämisen ja muodostaa vankan suojan aurinkosähköjärjestelmille.

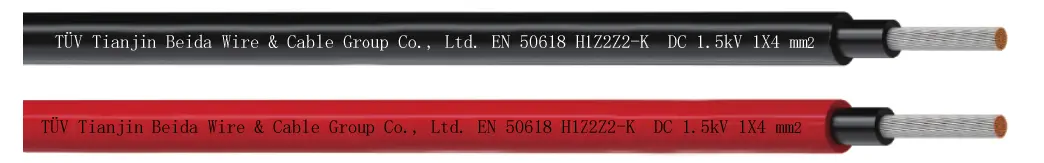

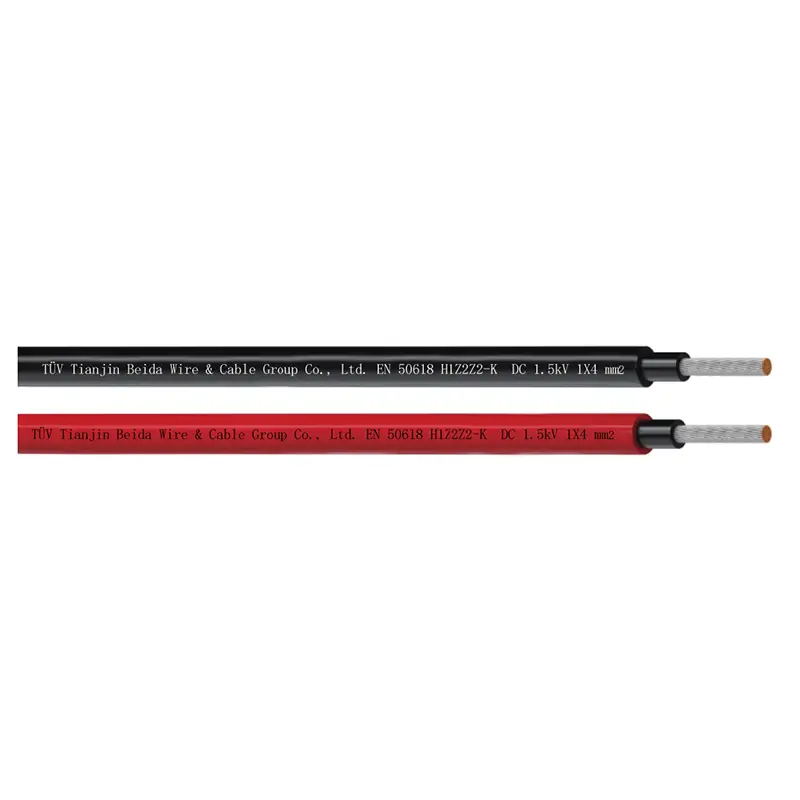

● EN 50618 (H1Z2Z2-K) ;
● PV-1F standardin 2PfG 1169/08.2007 mukaisesti

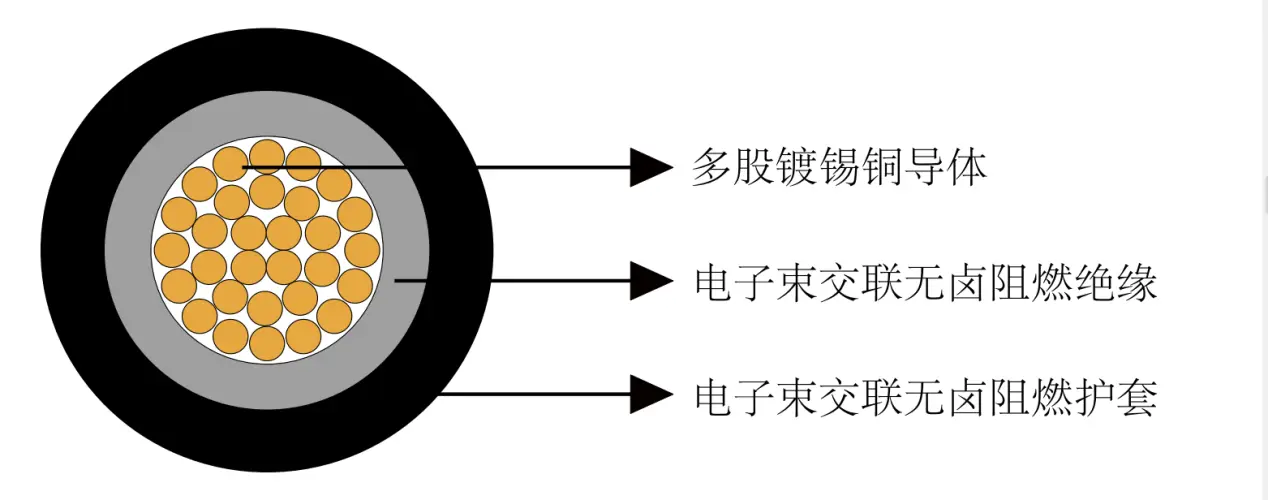

● Johdin: Säikeinen tinattu kuparijohdin DIN VDE 0295 ja IEC 60228 luokka 5
● Eristys: Elektronisuihkusilloitettu, halogeeniton ja palonestoaine, musta
● Vaippa: Elektronisuihkusilloitettu, LSZH ja palonestoaine, musta ja punainen.
● Nimellisjännite Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Suurin sallittu tasajännite: 1,8 kV DC (johdin/johdin, maadoittamaton järjestelmä, piiri ei kuormitettu.
● Ympäristön lämpötila: -40 ℃ ~ + 90 ℃
●Maksimilämpötila johtimessa: 120 ℃ (20 000 h) standardin IEC/EN 60216-1 mukaan, oikosulkulämpötila: 250 ℃/5 s
●Lämmönkestävyystesti: EN60216-2:n mukaan (lämpötilaindeksi +120 ℃)
●Kosteudenkestävyys: EN 50618, taulukko 2, 85 % kosteus (testi standardin EN 60068-2-78 mukaan)
●Pienin taivutussäde: 4XOD (kiinteä), 5XOD (taivutus)
● Eristyksen ja vaipan vetolujuus ja venymä: Täyttää EN 50618 ja 2PfG 1169 vaatimukset
● Arvioitu käyttöaika: 25 vuotta
● Ovaliteetti: ≤15 %
● Palonkesto standardin EN50265-2-1, IEC 60332-1, alhainen savupäästö standardin EN 61034-2 mukaan (valonläpäisy ≥60 %), halogeeniton EN 50525-1, liitteen B mukaisesti.
”Kaasujen alhainen syövyttävyys standardien EN 50267-2-2, IEC 60754-2 mukaan
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
ytimien lukumäärä X Nimellinen Poikkileikkaus |
Strandingin määrä |
Nimellinen johtimen halkaisija |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Nimellinen kokonaishalkaisija |
Nimellinen Paino |
|
Nro X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1 × 2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
ytimien lukumäärä X Nimellinen Poikkileikkaus |
Strandingin määrä |
Nimellinen johtimen halkaisija |
Nimellinen eristyspaksuus |
Nimellinen vaipan paksuus |
Nimellinen kokonaishalkaisija |
Nimellinen Paino |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1 × 2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Johtimen resistanssi ja virrankantokyky 20℃:ssa
|
Poikkileikkaus |
Suurin johtimen resistanssi 20 ℃ |
Suurin eristysvastus 20 ℃ |
Suurin eristysvastus 90 ℃ |
Nykyinen kantokyky |
||
|
Yksittäinen kaapeli ilman ilmaa |
Yksi kaapeli pinnoilla |
2 kuormitettua kaapelia pintojen vieressä |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Virran kantavuuden lämpötilan muuntokerroin
|
Ympäristön lämpötila C |
Muunnostekijä |
|
60 asti |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Kerääntymisen vähennyskerroin standardin IEC 60364-5-52, taulukon B.52-17 mukaan
