750V Mineraalieristetyt kaapelit

750 V:n mineraalieristetyt kaapelit voivat toimia vakaasti jatkuvissa korkeissa lämpötiloissa jopa 250 ℃ asti, joten ne sopivat pitkäaikaiseen korkean lämpötilan toimintaan. Äärimmäisen korkeissa lämpötiloissa, kuten paloskenaarioissa, joiden lämpötila on välillä 950 ℃ - 1 000 ℃, kaapeli voi säilyttää eheytensä ja tarjota jatkuvaa virtaa vähintään 3 tunnin ajan, mikä tarjoaa arvokasta tehotukea hätävalaistukseen, palontorjuntalaitteisiin ja kriittisiin ohjausjärjestelmiin.

Lyhytaikaisissa tai erityisissä hätätilanteissa sen lämpötilankesto voi lähestyä kuparijohtimien sulamispistettä (1083 ℃), kun taas sen käyttämän epäorgaanisen eristemateriaalin sulamispiste on jopa 2800 ℃, mikä ylittää huomattavasti tavanomaisten tulipalojen lämpötilan. Tämä varmistaa, että kaapeli säilyttää rakenteellisen eheyden ja normaalin toiminnan palon alku- ja leviämisvaiheessa.

Sovellusalue:

750 V:n mineraalieristetyt kaapelit soveltuvat käytettäväksi tiheään asutuilla alueilla, mukaan lukien pää- ja haarasähkönjakelujärjestelmät, yleisvalaistus, koneiden ja laitteiden sisäiset johdotukset, luonnostaan ​​vaaralliset piirit, hätävalaistus, varavirtalähteet, palonsammutuslaitteiden tiedon- ja tiedonsiirto- ja ohjauslinjat sekä mahdollisesti räjähdysvaaralliset alueet.

Tärkeimmät hakupaikat

1) Julkiset rakennukset: Julkiset viihdepaikat; korkeat rakennukset; hotellit ja ravintolat; sairaalat, koulut, valtion virastot; kansalliset muistohallit ja historialliset rakennukset; kirjastot, museot ja näyttelytilat; lentokenttien terminaalit, juna-asemat ja satamat; sähkönjakelurakennukset ja televiestintärakennukset.

2) Korkean lämpötilan ympäristöt: Metallurgiateollisuus; koksi teollisuus; laivanrakennusteollisuus; terästeollisuus; lasiteollisuus; voimansiirto- ja jakelulinjat muissa korkeissa lämpötiloissa. 3) Räjähdyssuojatut järjestelmät ja palovaara-alueet: Petrokemianteollisuus; öljynjalostamot, huoltoasemat ja öljyvarastot; maali- ja pigmenttiteollisuus; kemianteollisuus; ydinvoimalat; offshore öljynporauslautat; maakaasun ja hiilikaasun siirto- ja puristusasemat; lääketeollisuus; kaivostoiminta; sotateollisuus

4) Maanalaiset paikat: Metrot; maanalaiset varastot; tunnelit; maanalaiset aukiot

5) Liikenne- ja liikenteen solmukohdat

6) Puurakenteet

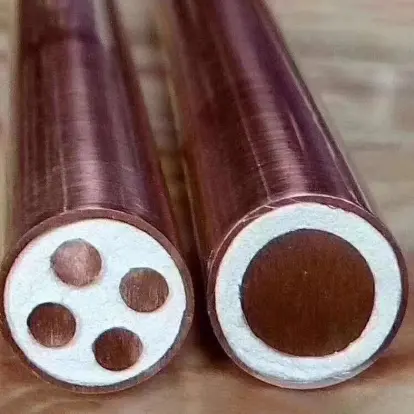

Tuotteen rakenne

Mineraalieristetyt kaapelit koostuvat kuparijohtimesta, magnesiumoksidijauhemineraalieristyksestä ja kuparivaipasta. Kun kaapeleita käytetään tehtaissa, joissa kupari on syövyttävää, uloin polyvinyylikloridikerros (PVC) voidaan lisätä. Rakennuksiin tai maanalaisiin paikkoihin, joissa esteettisyys tai helppo pääsy on tärkeää kaapelille, voidaan lisätä halogeeniton, vähän savua aiheuttava ulkovaippa.

Johdin: Kiinteä kupari, luokka 1 IEC 60228:n mukaan.

Eristys: Se koostuu tiivistetystä magnesiumoksidimineraalijauheesta ja sen sähköiset ominaisuudet täyttävät GB/T 13033.1/IEC 60702-1 vaatimukset.

Metallivaippa: Hehkutettu kuparivaippa, joka täyttää GB/T 13033.1/IEC 60702-1.

Ei-metallinen vaippa: Valmistettu polyvinyylikloridista tai halogeenivapaasta vähäsavuisesta polyolefiinista.

Suorituskykyparametri

Tämän kaapelin nimellisjännite on 750 V. Sähköisen suorituskyvyn kannalta sen eristys kestää 2,5 kV testijännitteen 1 minuutin ajan ilman rikkoutumista; suurin sallittu käyttölämpötila on 250 ℃. Mekaanisesti pienin taivutussäde kaapelin asennuksen aikana on 24 kertaa kaapelin ulkohalkaisija. Sen palonkestävyys noudattaa tiukasti IEC 60331-1 -standardeja, ja se pystyy pysymään ehjänä 180 minuutin jatkuvan liekissä palamisen jälkeen.

Lisäksi kaapelin kuparivaipan ulkohalkaisija ja elliptisyys täyttävät standardien GB/T 13033.1 ja IEC 60702-1 vaatimukset erityisillä toleransseilla, jotka on kuvattu asiaa koskevissa taulukoissa. Johtimen DC-resistanssi 20°C:ssa täyttää GB/T 3956:n ensimmäisen johdintyypin vaatimukset ja myös kuparivaipan resistanssi täyttää vastaavan standardin. Mitä tulee eristysresistanssiin, eristysvastus johtimien välillä sekä johtimen ja kuparivaipan välillä on vähintään 1000 MΩ kilometriä kohden, mikä varmistaa luotettavan eristyskyvyn pitkäaikaisessa käytössä.

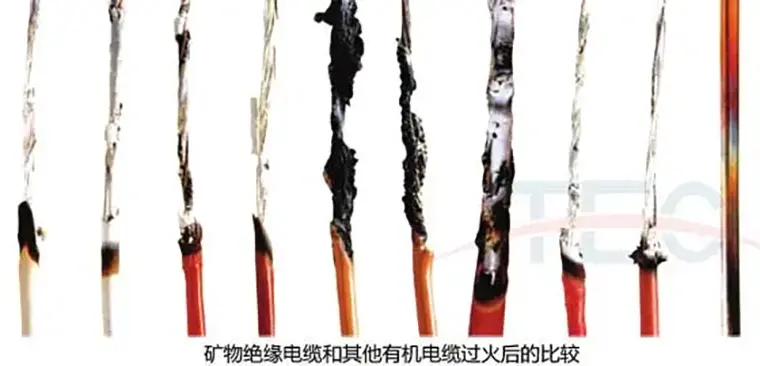

Mineraalieristeisten kaapelien ja tavallisten kaapeleiden palonkestävyystestien vertailu:

Mineraalieristetyt kaapelit eivät osoittaneet käytännössä mitään muutosta palonkestävyystestin jälkeen. Orgaanisesti eristetyissä kaapeleissa oli ilmeistä hiiltymistä.

Mineraalieristeisten kaapelien tyypillisiä ominaisuuksia:

Käyttöikä jopa 100 vuotta;

● Palamaton, ei tue palamista, ei vapauta myrkyllisiä kaasuja ja sillä on nolla palamisenergiaa;

● Jatkuva käyttölämpötila jopa 250 ℃, lyhytaikainen käyttölämpötila jopa 1083 ℃;

● Erinomainen palonkestävyys; kaapelia voidaan käyttää uudelleen tulipalon jälkeen;

● Kaapelipäätteet ja väliliittimet toimitetaan kaapelin mukana, mikä parantaa sen palonkestävyyttä;

● Kaapeli kestää erittäin korkeita lämpötiloja, putoavien esineiden iskuja ja sprinklerijärjestelmiä tulipalon aikana;

● Kaapelia voidaan käyttää korkeissa lämpötiloissa;

● Vedenpitävä, kosteudenkestävä, öljynkestävä ja korroosionkestävä; ei ikääntymistä, erittäin vakaa kaapelin suorituskyky;

● Kaapelin metallivaippaa voidaan käyttää maadoituspiirinä;

● Erinomainen mekaaninen lujuus ja taivutuskyky, sopii monimutkaisiin rakenteisiin ja ahtaisiin tiloihin;

● Korkea virransiirtokapasiteetti kaapelin ainutlaatuisen rakenteen ansiosta;

● Pieni kaapelin ulkohalkaisija, helppo asennus, alhaiset kokonaiskustannukset, ei tarvita putkisuojausta;

● Hyvä räjähdyssuojaus ja erinomainen ydinsäteilyn kestävyys;

● Erinomainen sähkömagneettinen suojaus ja sähkömagneettinen yhteensopivuus;

● Suojaa eläinten puremista vastaan.

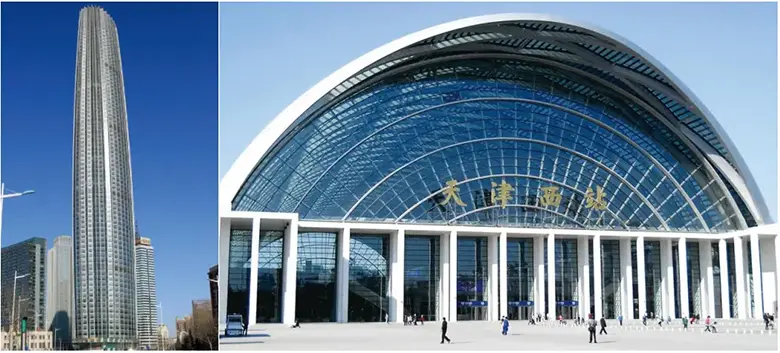

Sovellusskenaariot:

Pakkaus & Toimitus

Pakkauksen tiedot:

Se määräytyy ostamasi määrän ja vaatimusten mukaan. Voidaan neuvotella.

Satama: Tianjinin satama

Toimitus: Meriteitse, Lentoteitse, Pikakuljetuksella.
