H07V-K H07V-U H07V-R Joustava PVC-eristetty 1-napainen kaapeli

Tianjin Beida on kiinalainen H07V-K H07V-U H07V-R joustavan PVC-eristeisen 1-ydinkaapelin valmistaja ja toimittaja. Tämä yksijohtiminen kaapeli on tarkoitettu ensisijaisesti asuinrakentamiseen ja rakennuksen kiinteisiin kaapelointiin, ja se soveltuu kotitalouksien valaisimien, pistorasioiden, ilmastointilaitteiden ja muiden sähkölaitteiden kiinteään johdotukseen.

Lähetä kysely

Tuotteen Kuvaus

H07V-K H07V-U H07V-R Joustavat PVC-eristeiset 1-johtimiset kaapelit soveltuvat erilaisiin sähköasennuksiin. Beida, johtava kiinalainen valmistaja, käyttää tuotannossaan korkealaatuisia kuparijohtimia ja PVC-eristemateriaaleja, joiden tuloksena saadaan joustavia, kestäviä ja erinomaisesti johtavia kaapeleita.

Tämä eristetty yksijohtiminen kaapeli soveltuu kotien, valaistusjärjestelmien ja sähkölaitteiden kiinteään johdotukseen. Sen nimellisjännite on 450/750 V, se on paloa hidastavaa ja täyttää kansainväliset turvallisuus- ja suorituskykystandardit.

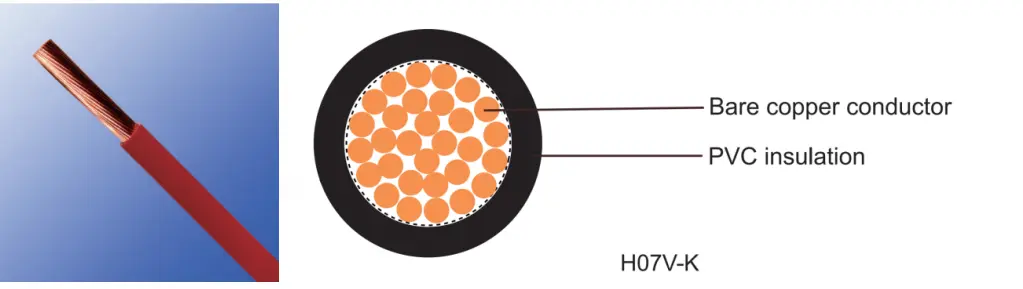

Tuotteen rakenne

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Yksijohtiminen H07V-kaapeli, joka koostuu T1R-kuparijohtimesta ja lyijyttömästä PVC-eristyksestä, on CE-sertifioitu, ja sillä on erinomaiset sähköiset ja mekaaniset fysikaaliset ominaisuudet.

Kapellimestari

H07V-U: Kiinteä paljas kuparijohdin, joka on standardin EN 60228 cl-1 mukainen, tarjoaa vakaan virransiirron, sopii kiinteään johdotukseen.

H07V-R: Säikeinen paljas kuparijohdin, EN 60228 cl-2 -standardin mukainen, sopii paremmin monimutkaisiin johdotussovelluksiin, hyvä vetolujuus ja taivutuskyky.

H07V-K: Hienosäikeinen kuparijohdin, yhteensopiva standardin EN 60228 cl-5 kanssa. Tarjoaa suuremman joustavuuden, sopii enemmän joustavuutta vaativiin ympäristöihin, kuten liikkuviin sähkölaitteisiin tai paikkoihin, joissa vaaditaan suurempaa taivutussädettä.

Eristyskerros

Kaapelin eristemateriaalissa on käytetty lyijytöntä PVC:tä, joka on TI 2 -standardin mukainen. Se tarjoaa hyvän sähköeristyksen ja estää tehokkaasti ulkoisen ympäristön aiheuttaman korroosion, mikä pidentää kaapelin käyttöikää ja turvallisuutta.

Tuotteen edut

H07V-K H07V-U H07V-R Joustavia PVC-eristettyjä 1-johtimia kaapeleita käytetään laajalti pienjännitekiinteissä kaapeleissa. Miksi nämä kaapelit ovat kannattava valinta?

1. Sähköinen suorituskyky

Tuotteen nimellisjännite on 450/750 V, joten se soveltuu useimpiin siviili- ja teollisuuskäyttöön tarkoitettuihin pienjänniteverkkoihin. Kuparijohtimella on korkea johtavuus ja pieni vastus, mikä johtaa minimaaliseen energiahäviöön.

PVC-eristeellä on hyvä dielektrinen lujuus, mikä estää tehokkaasti oikosulkuja ja vuotoja.

2. Mekaaninen ja ympäristöllinen suorituskyky

Kaapelin PVC-eristekerroksella on tietty kulutuskestävyys, öljynkestävyys ja kemiallinen korroosionkestävyys. Sen käyttölämpötila-alue on -5°C - +70°C, joten se sopii kuiviin tai yleisiin sisätiloihin.

Yksijohdineristetyillä kaapeleillamme on myös tietty palonestokyky, joka täyttää peruspaloturvallisuusvaatimukset.

3. Helppo asennus

Kaikki kolme mallia on helppo asentaa.

H07V-K:ssa on joustava johdin, mikä tekee siitä pehmeän ja helposti taivutettavan jopa ahtaissa tiloissa tai monimutkaisissa reititysympäristöissä.

H07V-R:ssä on kierretty johdin, jossa yhdistyvät joustavuus ja mekaaninen lujuus kätevää asennusta varten.

H07V-U:ssa on kiinteä johdin, yksinkertainen rakenne ja se on vähemmän taipuvainen taittumaan suorassa asennuksessa.

Kuinka valita näistä kolmesta eri kaapelityypistä?

Suositeltu valinta riippuu todellisesta sovellusskenaariosta. Luotettavana valmistajana Beida hyödyntää ammatillista kokemustaan analysoidakseen valintaperusteita ja antaakseen suosituksia.

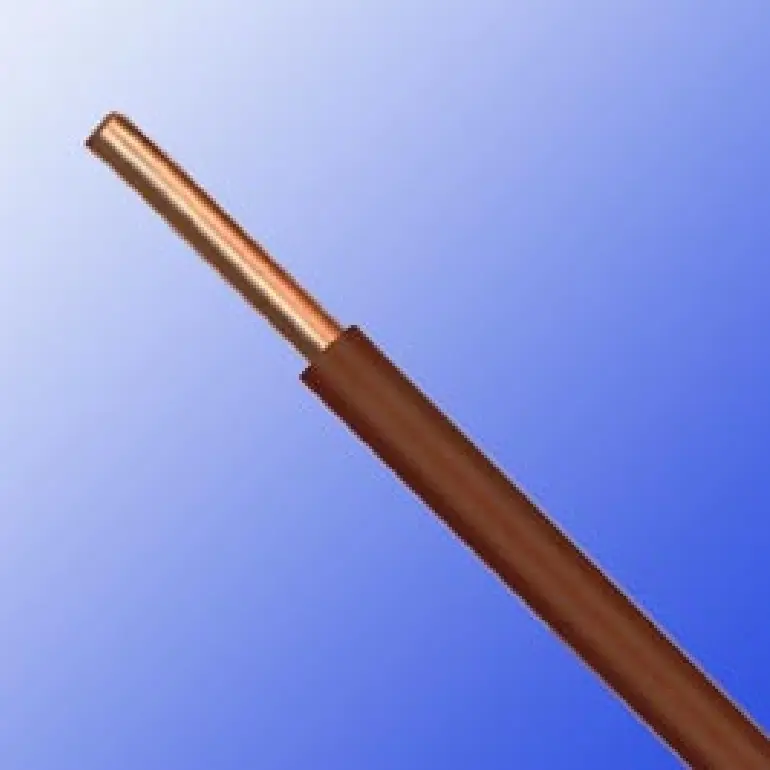

▷H07V-U

Tämä on yksinkertaisin ja edullisin vaihtoehto. Yhden paksun kuparilangansa ansiosta sillä on vahvat "muotoiluominaisuudet" ja se on erittäin vakaa suorien putkien läpi reititettynä.

Käyttösuositukset: Piilojohdotus kodin peruskorjauksessa (pistorasiat, kytkimet), rakennuksen perusvirranjakelu.

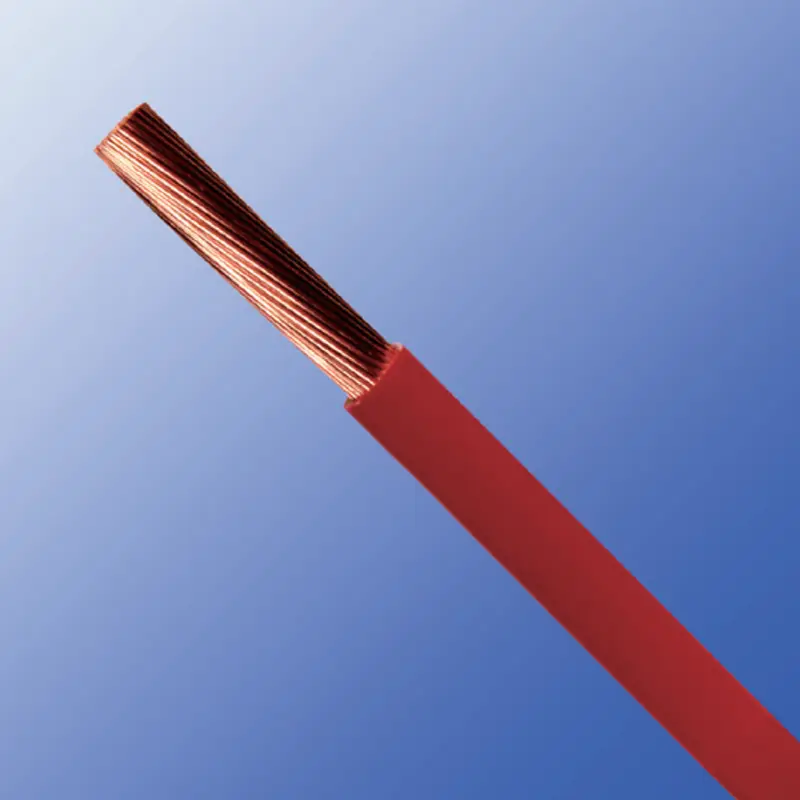

▷H07V-R

Tämä on jäykkä lanka, parannettu versio H07V-U yksijohtimiskaapelista. Kun virrantarve on suuri ja langan poikkipinta-ala ylittää 10 mm2, yhdellä kuparilangalla on rajoituksia. Paksu kuparilanka on jaettava 7 tai useampaan säikeeseen, jotka on kierretty yhteen.

Lyhyesti sanottuna H07V-R säilyttää jäykän langan johtavan vakauden samalla kun se on hieman joustavampi kuin U-tyyppinen.

Suositellut käyttötarkoitukset: Teollisuuslaitosten tulolinjat, suuritehoiset jakelun runkolinjat, pitkän matkan putkien asennus.

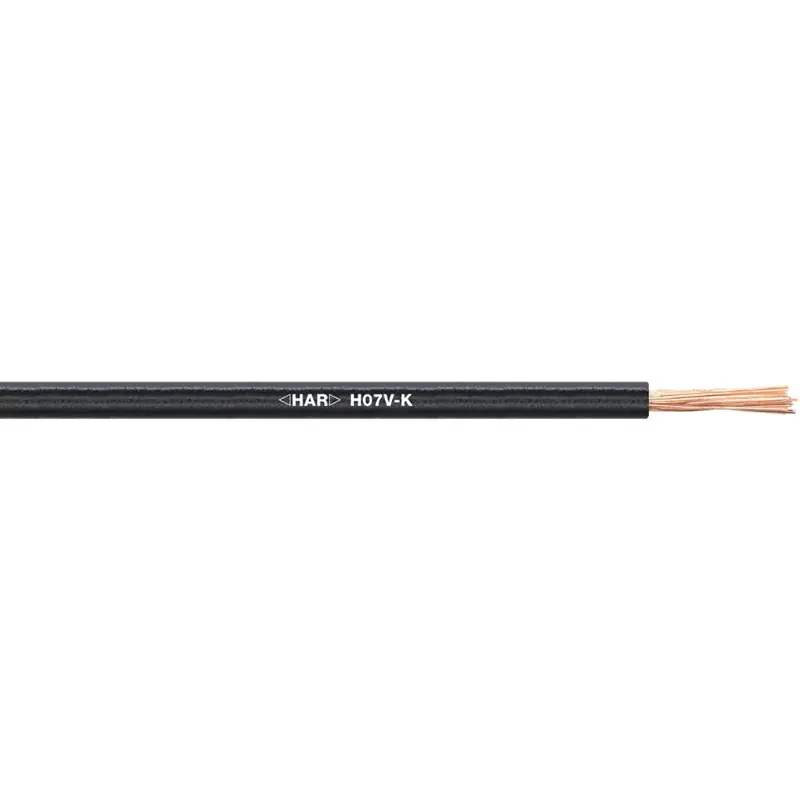

▷H07V-K

Tämä tyyppi koostuu kymmenistä tai jopa sadoista hienoista kuparilangoista, kuten hiussäikeistä, ja ne voidaan helposti solmita kuin köysi.

Pääkohta: Erittäin tärinänkestävä. Jos laitteesi tärisee, sinun on valittava K-tyyppi.

Huomautus: Joustavien johtojen päät ovat alttiita rispaantumiselle. Asennuksen aikana on käytettävä kylmäpuristusliittimiä (eurooppalaiset liittimet/nastaliittimet); niitä ei voi ruuvata suoraan ruuvien alle, muuten huono kosketus voi aiheuttaa helposti tulipalon.

Käyttösuositukset: PLC-ohjauskaapit, jakokaappien toisiopiirit, sähkölaitteiden sisäiset johdotukset.

Suorituskykyparametri

Nimellisjännite: 450/750V

Testijännite: 2500 V

Johtimen vastus: Katso alla oleva arkki

Käyttölämpötila: -5ºC - +70ºC

Oikosulkulämpötila: +160 ºC

Palosuojattu: IEC 60332-1-2 mukainen

Pienin taivutussäde: 4* OD

Mittojen koko: Katso alla oleva arkki

Tyyppi	Kapellimestari		Eristys			Sähköinen ominaisuus
	Nimellinen pinta-ala	Johtajan rakenne	Eristyksen paksuus	Kokonaishalkaisija		Johtimen vastus 20 ℃ Max
	Nimellinen pinta-ala	Johtajan rakenne	Eristyksen paksuus	(mm)		Johtimen vastus 20 ℃ Max
	mm	Nro/mm	mm	Min	Max	Ω／km
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2.25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1.32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2.22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2.22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

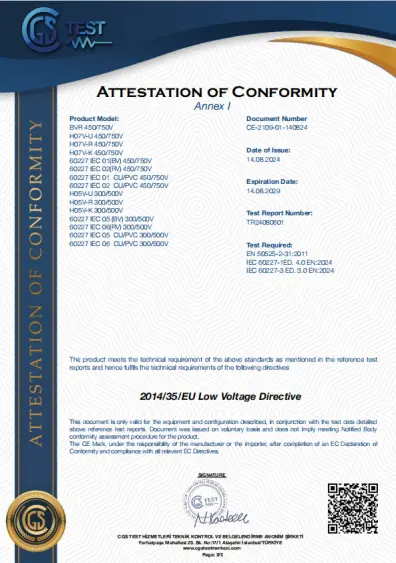

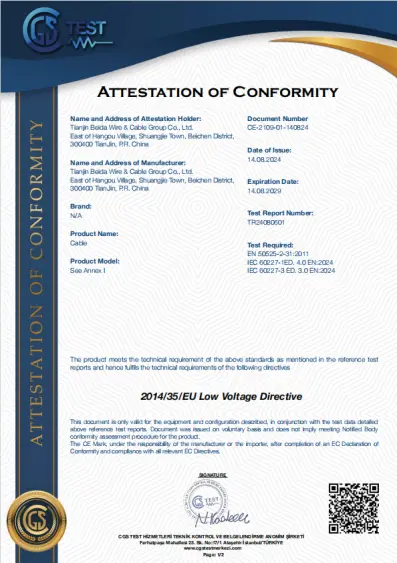

Sertifikaatit ja standardi

CE sertifioitu

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Standardi: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Miksi valita meidät?

Oikea-aikainen toimitus

Meillä on tehokas tuotantojärjestelmä lyhyillä tuotantosykleillä, mikä mahdollistaa tilausten suorittamisen lyhyessä ajassa.

Suuri varasto

Beida on ammattimainen toimittaja, ja pidämme varastossamme suurta varastoa, mikä mahdollistaa nopean toimituksen. Mitä tahansa kaapelia tarvitsetkin, voimme vastata nopeasti.

Laatustandardit

Tuotteemme valmistetaan tiukasti EN 50525 -standardin mukaisesti, ja laatumme on maailmanlaajuisesti sertifioitu. Jokainen kaapeli käy läpi useita laatutarkastuksia.

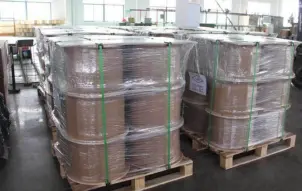

Pakkausvaihtoehdot

Kaapelipakkauksia on saatavana kela- tai nippumuodossa, mikä tarjoaa joustavammat kuljetusvaihtoehdot ja antaa sinun valita sopivimman pakkaustavan todellisten tarpeidesi perusteella.

Räätälöidyt palonkestävät ja tulenkestävät kaapelit

Jos sinulla on erityisvaatimuksia, voimme valmistaa erilaatuisia palosuojattuja ja palonkestäviä kaapeleita, jotka takaavat riittävän turvallisuuden ja paremman palosuojauksen myös silloin, kun kaapeleita käytetään erityisissä ympäristöissä.
