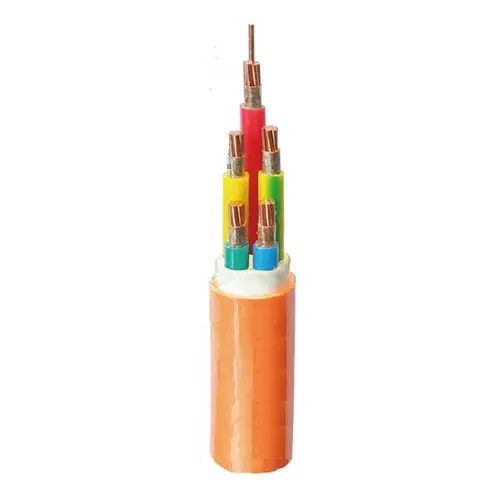

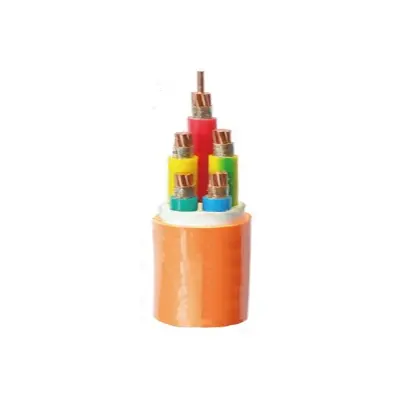

BBTRZ joustavat tulenkestävät kaapelit

Soveltamisala:

BBTRZ-joustavia palonkestäviä kaapeleita käytetään päävirtajohtona sähköasemalta (tai pääjakeluhuoneesta) palontorjuntajärjestelmään tai erityisissä ja luokan I paikoissa. Niitä vaaditaan käytettäväksi luokan A palonkestävinä kaapeleina tai 90 °C:n vähäsavuisten, halogeenivapaiden palonestokaapeleiden korvikkeena. Näitä kaapeleita käytetään kiinteisiin asennussovelluksiin.

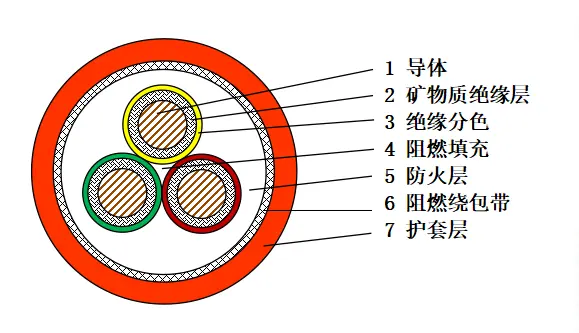

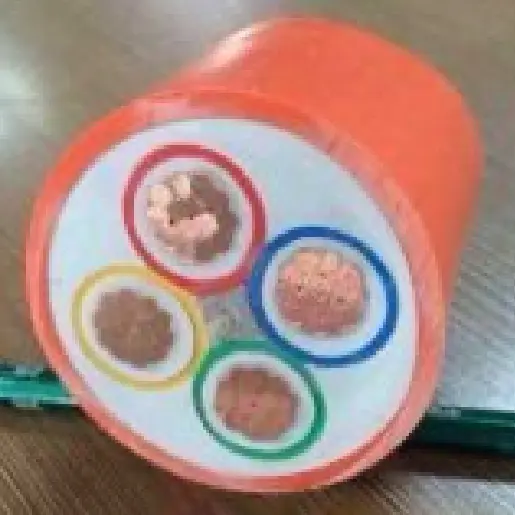

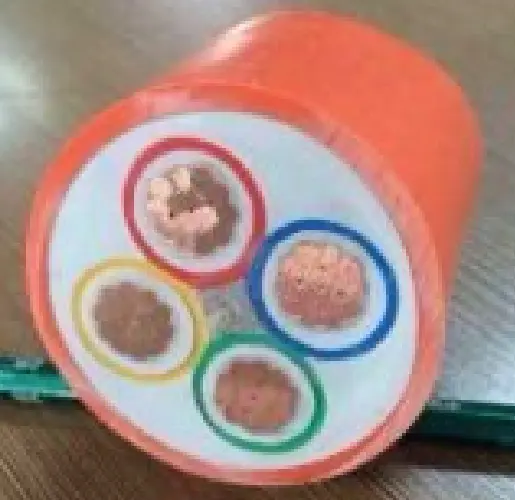

Tuotteen rakenne

Kaapelirakenteen suunnittelu on huolellista ja ammattimaista. Johdinosassa hyödynnetään joko ensimmäisen tai toisen tyyppistä hehkutettua kuparijohdinta, jolla on erinomainen johtavuus ja joustavuus ja joka täyttää erilaisten skenaarioiden voimansiirtotarpeet.

Mineraalieristekerroksessa hyödynnetään käärittyä palonkestävää kiilleteippiä, joka ainutlaatuisten materiaaliominaisuuksiensa ansiosta voi tehokkaasti estää tulen leviämisen korkeissa lämpötiloissa tai liekkeissä tarjoten kaapelille luotettavan palosuojauksen.

Värikoodatussa eristekerroksessa käytetään silloitettua polyeteenistä eristemateriaalia erilaisilla värikoodausmenetelmillä. Voidaan lisätä eristysväriä tai käyttää väriteippejä, värillisiä lankoja jne., mikä helpottaa piirien nopeaa ja tarkkaa tunnistamista kaapelin asennuksen ja huollon aikana.

Kaapelin täyttöprosessissa käytetään paloa hidastavia täytemateriaaleja keskellä liekin leviämisen estämiseksi. Sillä välin kääreteipillä voidaan sitoa täytemateriaalit tiiviin täytön ja rakenteellisen vakauden varmistamiseksi.

Palonkestävä kerros koostuu mineraaleista ja käärinteipeistä. Ensinnäkin kerros mineraalimateriaalia, jolla on sellaisia ​​etuja kuin palonkestävyys, tulenkestävyys, korkean lämpötilan kestävyys ja lämmöneristys, ekstrudoidaan kaapelisydämen päälle paloesteen rakentamiseksi. Ulkokerros on suojattu palonsuojateipillä, joka on kiedottu sen ympärille, mikä parantaa palonkestävyyttä ja varmistaa kaapelin turvallisen toiminnan äärimmäisissä ympäristöissä.

Vaippa on valmistettu halogeenivapaasta, vähän savuttomasta, paloa hidastavasta polyolefiinivaippamateriaalista, jolla on erinomaiset palonestoominaisuudet ja joka ei tuota haitallista savua palaessaan, mikä vähentää haittoja henkilökunnalle ja ympäristölle. Tuppi on tyypillisesti oranssin tai mandariinin värinen, mikä on katseenvangitsija ja helppo tunnistaa. Se voidaan myös värjätä mustaksi pyynnöstä vastaamaan eri käyttöskenaarioiden tarpeita.

Suorituskykyparametri

Tämän joustavien BBTRZ-palonkestävän kaapelin nimellisjännite on 0,6/1kV. Testausvaiheen aikana käytettiin 3,5 kV:n testijännitettä 5 minuutin ajan, eikä vikaa ilmennyt. Kaapelijohtimen pitkäaikainen sallittu käyttölämpötilaraja on 90 ℃. Kaapelia vedettäessä ympäristön lämpötila ei saa olla alle 0 ℃. Pienin taivutussäde on 12 kertaa kaapelin ulkohalkaisija (12*OD). Mineraalieristekerros on valmistettu useista kerroksista kiilleteippiä, jolla on palonkestäviä ominaisuuksia.

Palonkestävyyden osalta tämä kaapeli täyttää sekä yritysstandardien että standardin IEC 60331-1 vaatimukset, ja sen palamisaika on jopa 180 minuuttia. Mitä tulee johtimen resistanssiin 20 ºC:ssa, sen on täytettävä joko tyypin 1 tai tyypin 2 hehkutetuille kuparijohtimille GB/T 3956 ja IEC 60228 esitetyt vaatimukset. Mitä tulee eristysresistanssiin, kaapelin eristysresistanssi ei saa olla pienempi kuin 100 MΩ·km ympäristön lämpötilassa.

Lisäksi valmiille kaapelille on suoritettava palonkestävyystesti standardin GB/T 19216.21 määräysten mukaisella testausmenetelmällä. Palon lämpötilaksi asetetaan 950-1000 ℃, ja sen kesto on 180 minuuttia, jota seuraa 15 minuutin jäähdytysjakso. Tänä aikana kaapelissa ei saa esiintyä oikosulkuja tai avointa virtapiiriä.

Kaapelien yleiset tekniset tiedot

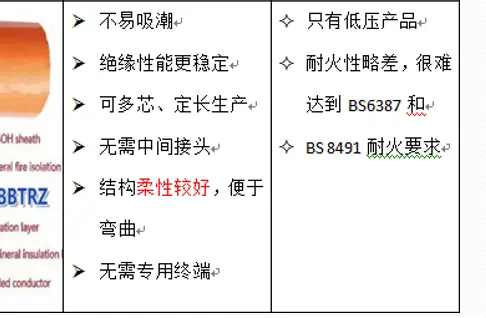

Joustavan palonkestävän BBTRZ-kaapelin edut ja haitat verrattuna mineraalieristettyyn kaapeliin BTTZ:

Edut:

Kaapelin eristys ei ole altis kosteuden imeytymiselle ja sillä on vakaa eristyskyky.

Useita johtimia voidaan valmistaa kiinteinä pituuksina, mikä vähentää kaapeleiden väliliittimien määrää.

Rakenne on joustava, mikä helpottaa kaapelin taivuttamista ja vähentää asennuksen vaikeutta.

Kaapeleita voidaan käyttää ilman erillisiä päätteitä, mikä vähentää lisävarusteiden kustannuksia.

Haitat: Palonkestävyys on hieman huonompi, eikä se täytä standardin BS 8491 vaatimuksia.

Suurin käyttölämpötila on 90 ℃, mikä ei saavuta BTTZ:n 250 ℃

Korkein palamisteho voi täyttää luokan B1 vaatimukset, mutta ei täytä luokan A vaatimuksia.

Sovellusskenaariot:

korkea kerrostalo

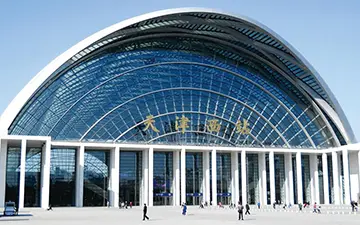

rautatieasema

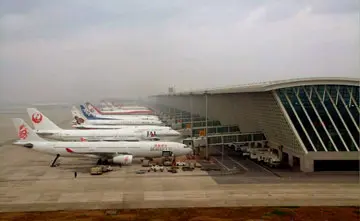

lentokentän terminaali

historiallisesti kiinnostavia ja luonnonkauniita paikkoja

Pakkaus & Toimitus

Pakkauksen tiedot:

Se määräytyy ostamasi määrän ja vaatimusten mukaan. Voidaan neuvotella.

Satama: Tianjinin satama

Toimitus: Meriteitse, Lentoteitse, Pikakuljetuksella.
