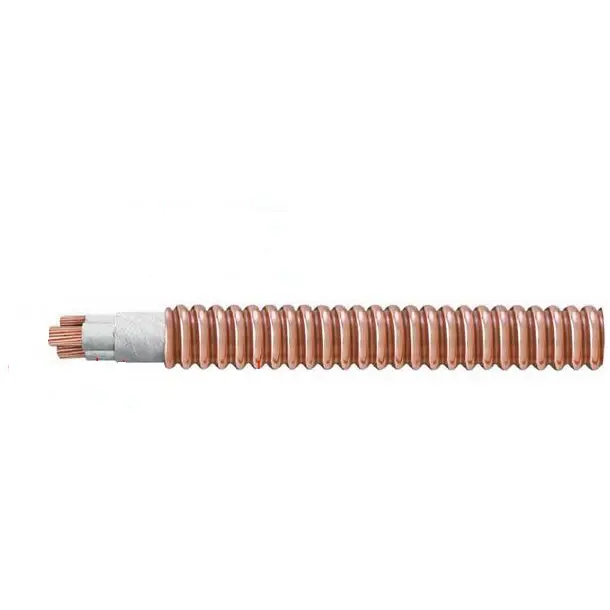

RTTZ Paloa hidastava aallotettu kuparikaapeli

Tianjin Beida on RTTZ:n palosuojattu aaltopahvikaapelin toimittaja ja tehdas Kiinassa. Kaapelit koostuvat kuparisäikeisistä johtimista, synteettisestä kiilleteippieristyksestä ja aallotetusta kuparinauhavaipasta. Nämä kaapelit koostuvat kokonaan epäorgaanisista materiaaleista, ja niiden jatkuva käyttölämpötila on 90 °C. Ne voivat ylläpitää virransyöttöä 3 tunnin ajan liekkiolosuhteissa 950 °C - 1000 °C ilman oikosulkuja tai katkeamisia. Tulipalon sattuessa nämä kaapelit eivät juuri tuota savua tai myrkyllisiä kaasuja. Jos tarvitaan lisäsuojausta, kuparivaipan päälle voidaan laittaa halogeeniton, vähän savua aiheuttava ei-metallinen vaippa kaapelin mekaanisten ja kosteutta kestävien ominaisuuksien parantamiseksi.

Lähetä kysely

Tuotteen Kuvaus

Valitse valmistajaksi ja toimittajaksesi Tianjin Beida, valitse luotettava RTTZ palosuojattu aallotettu kuparikaapeliratkaisu. Voimme tarjota suorat tehtaan hinnat.

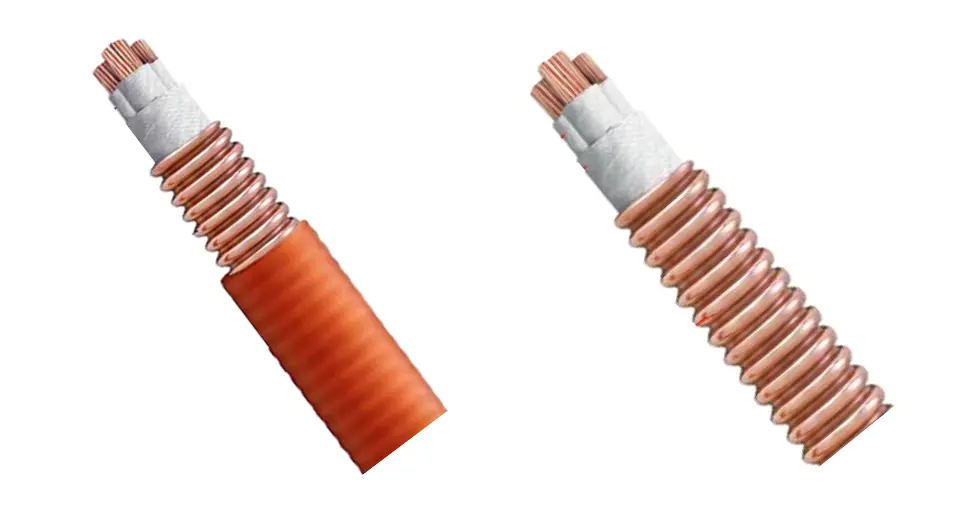

Rttz Fire Retardant Corrugated Copper Cable

Soveltamisala:

kaapelin malli	Sovellettavat skenaariot	Sovellusskenaariot
RTTZ	Nimellisjännite 0,6/1kV tai alle, soveltuu voimansiirtoon ja -jakeluun paikoissa, joissa on korkeat paloturvallisuusvaatimukset, erityisesti palontorjunta- ja hätävirtajohtoihin	Korkeat rakennukset, sairaalat, metrot, tunnelit, datakeskukset, ostoskeskukset, näyttelyhallit, autotallit, viihdekeskukset, kemianteollisuus, metallurgia ja muut korkean lämpötilan/sytyttävät ja räjähtävät paikat
WD-RTTYZ	Samoin kuin RTTZ:n, sen on täytettävä myös vähän savuttomia, halogeenittomia ja paloa hidastavia vaatimuksia henkilöintensiivisissä suljetuissa tiloissa.	Alueet, joilla savumyrkyllisyyttä ja valonläpäisyä koskevat tiukat vaatimukset, kuten metrot, ydinvoimalat, koulut, sairaalat, elintarviketehtaat, korkeat asuinrakennukset ja suuret kompleksit

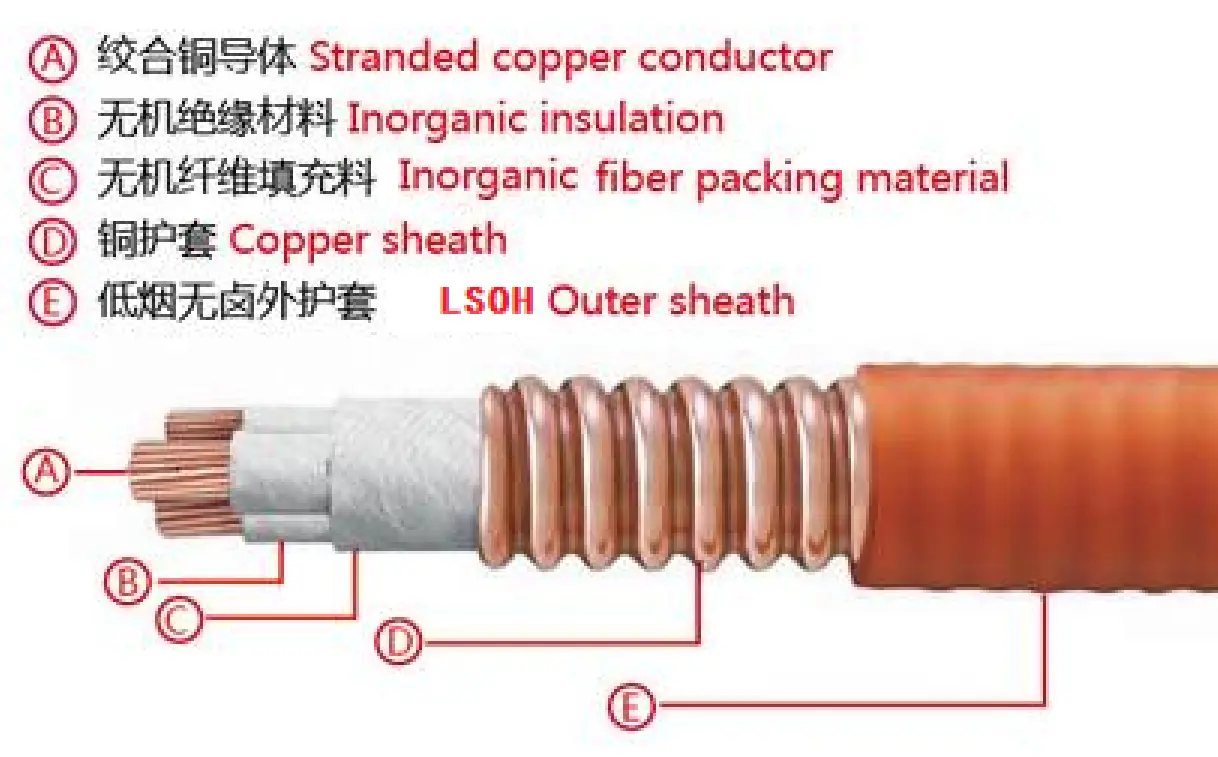

Tuotteen rakenne

Kaapelin rakenne ja tekniset vaatimukset

Johdin: Käytä ensimmäisen tai toisen tyyppistä hehkutettua kuparijohdinta.

Mineraalieristekerros: Valmistetaan käärimällä palonkestävää kiilleteippiä tai muita samankaltaisia mineraalieristeteippejä.

Kaapelikokoonpano ja suojakerros: Kaapelisydämet on täytetty tiiviisti paloa hidastavia ja palonkestäviä ominaisuuksia omaavilla materiaaleilla, ja suojakerros koostuu sopivasta paloa hidastavasta ja palonkestävästä teipistä, joka on kiedottu ympärille.

Kuparimetallivaippa: Se on valmistettu kuparinauhan argonkaarihitsaustekniikalla ja aallotettu.

Vaippakerros: Se on valmistettu halogeenivapaasta, vähäsavustaisesta, paloa hidastavasta polyolefiinimateriaalista. Yleensä se on oranssi tai mandariini, mutta musta voidaan valita vaatimusten mukaan.

rakennekaavio

Rttz Fire Retardant Corrugated Copper Cable

Suorituskykyparametri

RTTZ:n palosuojatun aallotetun kuparikaapelin nimellisjännite on 0,6/1kV. Testijännite on asetettu arvoon 3,5 kV, ja jännitettä syötetään jatkuvasti 5 minuutin ajan ilman, että tänä aikana tapahtuu katkeamista. Kaapelijohtimen suurin sallittu pitkäaikainen käyttölämpötila on 90 ℃.

Kaapeleita vedettäessä ympäristön lämpötila ei saa olla alle 0 ℃. Pienin taivutussäde on 12 kertaa kaapelin ulkohalkaisija. Mineraalieristekerros on huolellisesti muotoiltu käyttämällä useita kerroksia palonkestävää kiilleteippiä.

20 ºC:ssa johtimen resistanssin on oltava tiukasti tyypin 1 tai tyypin 2 hehkutettujen kuparijohtimien standardien mukainen GB/T 3956 ja IEC 60228. Ympäristön lämpötilassa kaapelin eristysresistanssin tulee olla vähintään 100 MΩ·km.

Palonkestävyystestauksen osalta se täyttää täysin GB/T 34926:n standardivaatimukset. Tarkka testausmenetelmä on seuraava:

Suorita ensin C-, W-, Z-testit standardin BS 6387 mukaisesti;

Toiseksi testi on suoritettava standardin BS 8491 määräysten mukaisesti;

Kolmanneksi, suorita palonkestävyystesti GB/T 19216.21:n mukaisesti lämpötilan ollessa 950-1000 ℃, paloaltistuksen kesto 180 minuuttia ja jäähdytysjakso 15 minuuttia. Tänä aikana kaapelissa ei saa esiintyä oikosulkuja tai avointa virtapiiriä.

Tuotteen esitystapa

Tuotekoodi

Kiilleteippi, mineraalieristetty aallotettu kuparivaippainen kaapeli………R

Polyolefiininen ulkovaippa……………Y

Kuparijohdin ........................ T

Halogeeniton ja vähäsavuinen ……………………WD (valinnainen)

Kuparituppi .......................... T

Palonsuojaluokat A/B/C... ZA/B/C

Kiilleteippi ...................................................................................................Z

Nimellisjännite …………………0,6/1

Kaapelin tekniset tiedot

ydinluku	1	2	3	4	5	3+1, 3+2	4+1
poikkileikkaus mm²	25-630	1,5-300	1,5–240	1,5-185	1,5-150	4～185	4～150

Kaapeleita koskevat varotoimet

Asennus

Asennusmenetelmä: Voidaan asentaa tunneleihin, kaapelikaivantoihin, hyllyihin, kouruihin ja kuiluihin, mikä tukee sekä paljaita että piilotettuja asennusta. Yksijohtimissa kaapeleissa on kiellettyä käyttää magneettisesti johtavia materiaaleja (kuten rautalankaa) kiinnitykseen pyörrevirtahäviön välttämiseksi.

Taivutus ja jänne: Säädä taivutussäde valmistajan ohjeiden mukaan. Vertailu vaakasuuntaiselle ripustimen jännevälille: Ulkohalkaisijalle ≤ 20 mm jänneväli on 400 mm; yli 20 mm:n jänneväli on 800 mm. Pystytuen jänneväli: Ulkohalkaisijalla ≤ 20 mm jänneväli on 1500 mm; yli 20 mm:n jänneväli on 1000 mm.

Purkaminen ja kiinnitys: Kelaa kaapeli auki kaapelikelaan merkityn suunnan mukaisesti välttääksesi kiertymisen; katso yllä olevia kaapelihyllyn kiinnitysjännettä koskevia vaatimuksia.

Pääte ja liitin

Liittimen valmistus: Poista noin 300 mm eristystä päätyjohtimesta, purista langan nokka ja testaa megaohmimittarilla eristysvastus kuparivaipan ja johtimen välillä sekä johtimien välillä. Kun olet varmistanut, että eristysvastus on tyydyttävä, käytä lämpökutistuvaa holkkia tiivistämistä varten.

Väliliittimet: On suositeltavaa käyttää valmiita liittimiä, joiden palonkestävyys vastaa kaapelin rungon palonkestävyyttä. Paikan päällä tapahtuvan asennuksen yhteydessä on varmistettava tiivistys ja eristys vikakohtien vähentämiseksi.

Käyttö ja huolto

Lämpötilan säätö: Normaalin käytön aikana johtimen lämpötila ei saa ylittää 90 ℃. Kun johdin ei ole kosketettavissa eikä joudu kosketuksiin syttyvien materiaalien kanssa, vaipan lämpötila voidaan nostaa 105 ℃:seen.

Eristystesti: Käytä säännöllisesti meggeriä eristysvastuksen testaamiseen varmistaaksesi, ettei kosteutta tai vaurioita ole; kuparivaippa on maadoitettava luotettavasti turvallisuuden takaamiseksi.

Häviön esto ja suojaus: Vältä vaipan naarmuuntumista terävillä esineillä ja lisää suojaholkit, kun kuljet seinien/lattialaattojen läpi mekaanisten vaurioiden estämiseksi.
