XLPE-eristetty LSZH-vaippainen panssaroitumaton virtakaapeli

XLPE-eristetyt LSZH-vaippaiset panssaritmattomat virtakaapelit ovat Tianjin Beidan tarjoamia korkealaatuisia tuotteita, olemme luotettava valmistaja ja toimittaja. Tämä kaapelisarja käyttää XLPE-eristystä, joka on tuotettu fysikaalisella silloitusprosessilla, jolla ei ole vain erinomaisia ​​sähköisiä ominaisuuksia (lämmönkesto jopa 90 ℃, käyttölämpötilan yläraja 30 % korkeampi kuin PVC-kaapeleilla), vaan se saavuttaa myös kaksinkertaisen läpimurron palonestokyvyssä ja ympäristöystävällisyydessä molekyylirakenteen muuttamisen kautta. Sen ulkovaippa on valmistettu erityisesti halogeenivapaasta, vähäsavuisesta polyolefiinimateriaalista, joka tuottaa vain pienen määrän valkoista savua palaessaan, ja sen savutiheys ja valonläpäisevyys täyttävät GB/T 17651 -standardin korkeimmat vaatimukset varmistaen, että näkyvyys palopaikalla pysyy turvallisella alueella.

Tällä hetkellä Beidan kaapelisarja on muodostanut täydellisen tuotematriisin, joka kattaa kaikki jännitetasot 0,6/1kV - 26/35kV ja kaikki johtimien poikkileikkaukset 1,5mm² - 1000mm². Niistä WDZ-YJY-tyyppi soveltuu kuiviin sisäympäristöihin, kun taas WDZ-YJY23-tyypillä on optimoitu vaippakaava kosteisiin ympäristöihin ja WDZ-YJY43-tyyppi, johon on lisätty pitkittäinen vedenpitävä kerros, pystyy vastaamaan erikoisskenaarioiden, kuten maanalaisten putkikäytävien, tarpeisiin.

Tuotteen rakenne

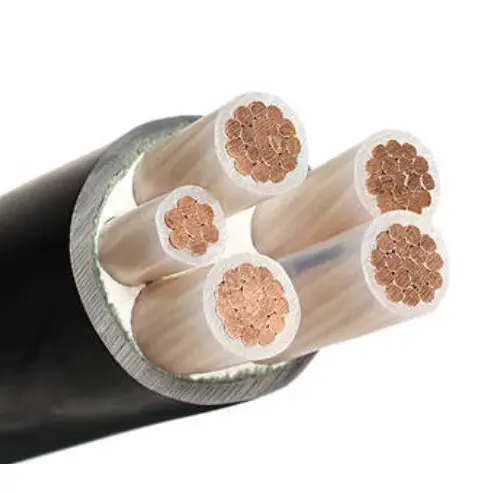

XLPE-eristetty LSZH-vaippainen panssaroitumaton virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä ja LSOH-polyolefiinivaipasta.

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008, poikkileikkauspinta-ala on enintään 6 mm², kiinteä pyöreä

voidaan käyttää johdinta, luokka 1 IEC 60228:n ja GB/T 3956-2008 mukaan.

Eristys: Eristeen paksuuden, materiaaliominaisuuksien tulee olla IEC 60502 ja GB/T 12706 mukaiset.

Ytimen väri: 1 ydin: punainen tai keltainen tai vihreä tai sininen tai musta

2 ydintä: punainen, sininen tai punainen, musta

3 ydintä: keltainen, vihreä, punainen tai punainen, keltainen, sininen

4 ydintä: keltainen, vihreä, punainen, sininen tai punainen, keltainen, sininen, musta

5 ydintä: keltainen, vihreä, punainen, sininen, musta tai punainen, keltainen, sininen, musta, vihreä

Yli 5 coes: valkoiset ytimet mustalla numerolla tai tekninen sopimus asiakkaan kanssa

Ulkovaippa: Vaipan paksuuden, materiaalin ominaisuuksien tulee olla standardien IEC 60502 ja GB/T 12706 mukaiset.

Paloa hidastava kaapeli: Paloa hidastavaa LSOH polyolefiinia olevaa ulkovaippamateriaalia tulee käyttää. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Palonkestävä kaapeli: Kaksi kerrosta kiilleteippiä on käärittävä johtimen ympärille.

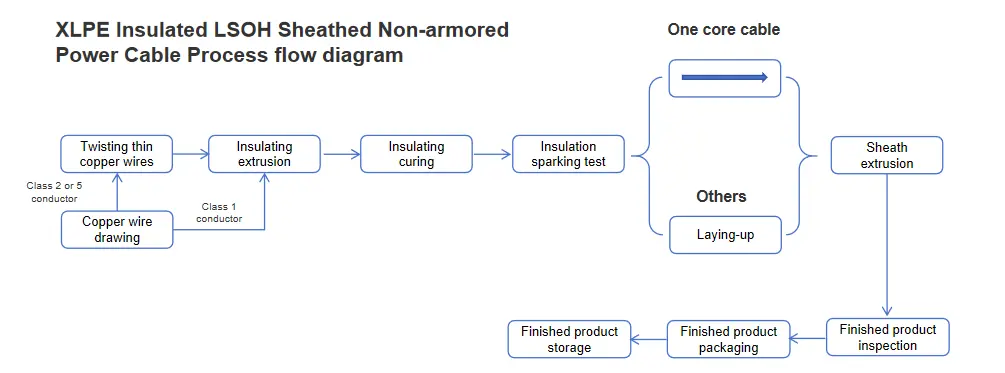

Prosessin vuokaavio

Tuotesovellus

Metroon, maanalaiseen tunneliin, siviili-ilmapuolustustekniikkaan ja muihin maanalaisiin suljettuihin teknisiin tärkeisiin tehdasrakennuksiin, tärkeimpiin laboratorioihin, datakeskuksiin, kemiantehtaisiin, korkeisiin rakennuksiin, sairaaloihin, ostoskeskuksiin, kouluihin, kuntosaleihin, elokuvateattereihin, suurten nopeuksien rautatieasemiin/lentokenttien odotushuoneisiin ja muihin ruuhkaisiin paikkoihin, joissa on korkeat turvallisuus- ja korroosiovaatimukset.

Vertailu tavalliseen PVC-vaippaiseen kaapeliin

Suorituskykyparametri

Tuotteen nimellisjännite on 0,6/1 kV. Testauksen aikana käytettiin jopa 3,5 kV:n testijännitettä, jota pidettiin yllä 5 minuuttia ilman vikaa, mikä osoitti luotettavan eristyskyvyn. Mitä tulee johtimien resistanssiin, 20 ℃:n lämpötilassa sen johtimen resistanssiarvo on tiukasti IEC 60228- tai GB/T 3956 -standardien mukainen, mikä varmistaa vakaan sähköisen suorituskyvyn.

Lämpötilasopeutuvuuden kannalta tuotteella on erinomainen suorituskyky ja se toimii vakaasti laajalla lämpötila-alueella -5 ℃ - +90 ℃. Jopa oikosulkuolosuhteissa se kestää +250 ℃ lämpötiloja vaurioittamatta. Taivutussuorituskyvyn osalta tuotteen vähimmäistaivutussäde on 15 kertaa ulkohalkaisija ja staattinen taivutussäde 10 kertaa ulkohalkaisija, mikä varmistaa joustavuuden asennuksen ja käytön aikana.

Lisäksi XLPE-eristetty LSZH-vaippainen panssaroitumaton virtakaapeli täyttää korkeat palonesto- ja palonkestävyysvaatimukset. Sen palonestokyky on IEC 60332- tai GB/T 19666 -standardien mukainen, mikä estää tehokkaasti palon leviämisen; sen palonkestävyys täyttää IEC 60331- tai GB/T 19666 -standardit, mikä varmistaa, että se säilyttää tietyn toiminnallisuuden jopa äärimmäisissä olosuhteissa, kuten tulipaloissa. Samanaikaisesti tuotteen pH-arvo ja johtavuus noudattavat tiukasti standardeja IEC 60754 ja GB/T 19666-2019, sen valonläpäisykyky täyttää IEC 61034 ja GB/T 19666-2019 standardit ja sen halogeenihappokaasun kokonaispäästö on myös/607 I44EC standardien mukainen. 19666-2019 standardit varmistaen kattavasti tuotteen turvallisuuden ja ympäristöystävällisyyden.

Virran kantavuus ampeereina (A)

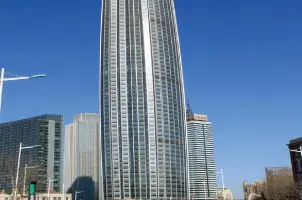

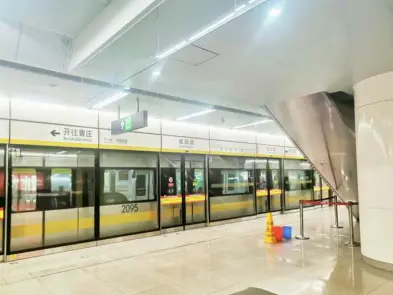

Peräkkäiset tapaukset

Pakkaus & Toimitus

Pakkauksen tiedot:

Se määräytyy ostamasi määrän ja vaatimusten mukaan. Voidaan neuvotella.

Satama: Tianjinin satama

Toimitus: Meriteitse, Lentoteitse, Pikakuljetuksella.
