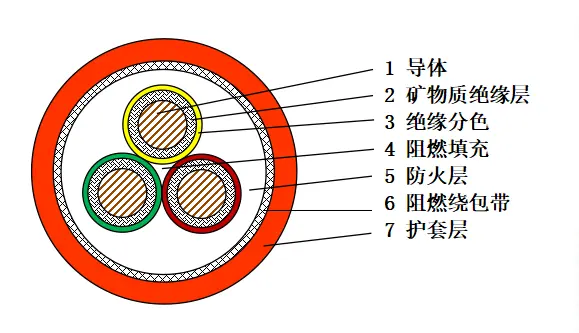

BBTRZ-kaapelin rakenteen ymmärtäminen
TheBBTRZ joustavat tulenkestävät kaapeliton suunniteltu monikerroksisella suunnittelulla, joka asettaa etusijalle sekä turvallisuuden että toiminnan joustavuuden. Ytimessä kierretyt kuparijohtimet tarjoavat erinomaisen sähkönjohtavuuden säilyttäen samalla kaapelin taivutettavuuden. Johtimen ympärillä on mineraalieristekerros, joka koostuu tyypillisesti magnesiumoksidista tai vastaavista yhdisteistä ja joka toimii ensisijaisena esteenä lämmönsiirrolle [viite:0]. Tämä mineraalikerros antaa kaapelille mahdollisuuden jatkaa toimintaansa myös suorassa liekissä.
Vähäsavuisesta, halogeenivapaasta (LSZH) materiaalista valmistettu ulkovaippa tarjoaa lisäsuojaa mekaanisia vaurioita ja ympäristötekijöitä vastaan. Tämä vaippa on muotoiltu niin, että se vapauttaa mahdollisimman vähän myrkyllisiä höyryjä, kun se altistuu tulelleBBTRZ joustavat tulenkestävät kaapelitsopii suljettuihin tiloihin, kuten tunneleihin, korkeisiin rakennuksiin ja maanalaisiin liikennejärjestelmiin. Mineraalieristeen ja LSZH-vaipan yhdistelmä johtaa kaapeliin, joka ei vain kestä tulipaloa, vaan myös edistää turvallisempia evakuointiolosuhteita hätätilanteissa.
Palonkestävyys- ja testausstandardit
Yksi määritellyistä ominaisuuksistaBBTRZ joustavat tulenkestävät kaapeliton sen kyky ylläpitää piirin eheyttä äärimmäisessä lämpörasituksessa. Nämä kaapelit on suunniteltu kestämään jopa 1 000 °C:n lämpötiloja pitkiä aikoja, mikä on suorituskykymittari, joka on vahvistettu tiukkojen testausprotokollien avulla [viite:1]. Normaalit palonkestävyystestit, kuten standardissa IEC 60331 määritellyt, altistavat kaapelin suoralle liekille säilyttäen samalla jatkuvan sähkökuorman. BBTRZ-suunnittelu täyttää tai ylittää nämä vaatimukset jatkuvasti ja varmistaa, että kriittiset järjestelmät pysyvät toiminnassa tulipalon aikana.
Liekinkestävyyden lisäksi kaapeli osoittaa myös erinomaisen suorituskyvyn vesisuihku- ja mekaanisissa iskutesteissä, jotka simuloivat todellisia palontorjuntaolosuhteita. Mineraalieristys ei hajoa tai sula lämmön vaikutuksesta, mikä estää oikosulkuja, joita esiintyy usein tavanomaisissa polymeerikaapeleissa. Tämä luotettavuus tekeeBBTRZ joustavat tulenkestävät kaapelitLuotettu ratkaisu hätävalaistukseen, palopumppuihin ja evakuointijärjestelmiin suurissa infrastruktuuriprojekteissa.
Keskeiset suorituskykyindikaattorit
- Liekin lämpötilan kestävyys- jopa 1000 °C 180 minuuttia
- Piirin eheys- ylläpitää jännitettä tulipalossa
- Savupäästöt— alhainen myrkyllisyys, minimaalinen hämärtyminen
- Vedenpitävyys— Toimii sprinklerin aktivoinnin jälkeen
Joustavuuden edut tiukoissa asennuksissa
Perinteiset mineraalieristeiset kaapelit ovat palonkestäviä, mutta ne ovat usein jäykkiä ja vaikeasti reitittäviä ahtaissa tiloissa. TheBBTRZ joustavat tulenkestävät kaapelitkorjaa tämä rajoitus huolellisesti suunnitellulla kertausprosessilla, joka säilyttää taivutettavuuden vaarantamatta suojaavaa mineraalikerrosta. Tämän joustavuuden ansiosta asentajat voivat navigoida esteiden ympäri kapeiden putkien läpi ja laitekaappien sisällä vähällä vaivalla. Kaapelin pienin taivutussäde on huomattavasti pienempi kuin perinteisten MI-kaapeleiden, mikä vähentää ylimääräisten kytkentärasioiden tai siirtymäliittimien tarvetta.
Tämä asennuksen joustavuus merkitsee suoraan projektin lyhentymistä ja materiaalihukkaa. Jälkiasennusprojekteissa, joissa olemassa olevat reitit ovat usein rajoitettuja, BBTRZ-kaapeli voidaan vetää olemassa olevien putkien läpi ilman eristyksen vaurioitumisvaaraa. Ulkovaippa on myös kulutusta kestävä, mikä tarjoaa lisäsuojaa vetämisen aikana. Kenttäraportit osoittavat, että asennusaikoja voidaan lyhentää jopa 30 % verrattuna jäykiin MI-kaapeleihin, mikä tekee BBTRZ-sarjasta käytännöllisen valinnan sekä uudisrakennuksiin että saneeraustöihin.
Vertaileva analyysi muiden palonkestävien kaapelien kanssa
Arvostaa täysin arvoehdotustaBBTRZ joustavat tulenkestävät kaapelit, on hyödyllistä verrata sen ominaisuuksia muihin yleisiin palonkestäviin kaapelityyppeihin. Alla olevassa taulukossa on yhteenveto tärkeimmistä eroista useiden suorituskyky- ja asennuskriteerien mukaan.
| Ominaisuus | BBTRZ joustava | Normaali MI-kaapeli | Palonkestävä PVC |
|---|---|---|---|
| Max käyttölämpötila | 1000 °C | 1000 °C | 250 °C |
| Joustavuus (taivutussäde) | 6× kaapelin halkaisija | 12× kaapelin halkaisija | 8× kaapelin halkaisija |
| Savupäästöt | Matala (LSZH) | Nolla (mineraali) | Korkea (halogeeni) |
| Asennuksen monimutkaisuus | Matala | Korkea | Keskikokoinen |
| Tyypilliset sovellukset | Korkeat kerrokset, tunnelit, datakeskukset | Teollisuus, ydinvoima | Yleinen rakennus |
Taulukossa korostetaan, että vaikka tavalliset MI-kaapelit kestävät samanlaista lämpötilaa, BBTRZ-versio tarjoaa erinomaisen joustavuuden ja vähemmän asennuksen monimutkaisuutta. Palonkestäviä PVC-kaapeleita sen sijaan rajoittaa niiden alhaisempi lämpötilansieto ja korkeammat savupäästöt. Projekteihin, joissa sekä paloturvallisuus että asennustehokkuus ovat etusijalla, BBTRZ-sarja tarjoaa tasapainoisen ratkaisun, joka täyttää vaativimmatkin vaatimukset.
Parhaat asennuksen käytännöt ja käsittely
Oikea asennus on välttämätöntä, jotta järjestelmän edut voidaan täysin ymmärtääBBTRZ joustavat tulenkestävät kaapelit. Alan asiantuntijat suosittelevat seuraavia ohjeita optimaalisen suorituskyvyn ja pitkän käyttöiän varmistamiseksi.
- Kaapelin valmistelu— Kuori ulkovaippa varovasti välttääksesi mineraalieristeen naarmuuntumisen. Käytä MI-kaapeleille suunniteltuja erikoistyökaluja.
- Taivutussäde— Säilytä vähintään 6 kertaa kaapelin halkaisija suurempi taivutussäde. Vältä jyrkkiä mutkia, jotka voivat vaarantaa eristekerroksen.
- Irtisanominen— Käytä hyväksyttyjä päätesarjoja, jotka tiivistävät kosteutta ja vähentävät jännitystä. Oikea päättäminen on kriittinen kosteuden tunkeutumisen estämiseksi, mikä voi heikentää mineraalieristystä ajan myötä.
- Tukivälit— Kiinnitä kaapeli valmistajan suosittelemin välein, tyypillisesti 1,5–2 metrin välein, jotta vältytään painumiselta ja mekaaniselta rasitukselta.
- Testaus— Suorita asennuksen jälkeen eristysvastus- ja jatkuvuustestit varmistaaksesi kaapelijärjestelmän eheyden. Dokumentoi kaikki testitulokset myöhempää käyttöä varten.
Näitä käytäntöjä noudattamalla varmistetaan, että kaapelin palonkestävät ominaisuudet säilyvät täysin koko sen käyttöiän ajan. TheBBTRZ joustavat tulenkestävät kaapelitNe on suunniteltu kestämään, mutta kuten kaikki tarkasti suunnitellut tuotteet, ne hyötyvät huolellisesta käsittelystä asennuksen aikana.
Usein kysytyt kysymykset
Beida- suunniteltu turvallisuutta varten, suunniteltu suorituskykyä varten.
