BS 5467 virtajohto

Osta BS 5467 -virtakaapeli Tianjin Beidan tehtaalta, voimme tarjota suorat tehtaan hinnat. Tämäntyyppinen kaapeli on Ison-Britannian standardien mukainen ja sitä voidaan käyttää virransyöttö- ja ohjauslinjoissa. Se on suojattu teräslankapanssarilla ja kestää tiettyjä veto- ja puristusvoimia. Sitä voidaan käyttää rakennusten sisällä tai haudata suoraan maan alle.

Lähetä kysely

Tuotteen Kuvaus

Tämä BS 5467 -standardivirtakaapeli on hyvin suunniteltu ja täysin toimiva, soveltuu sekä virransyöttö- että ohjauslinjoihin, mikä tarjoaa vakaan ja luotettavan voimansiirtoratkaisun erilaisiin teollisuus- ja siviilikäyttöön. Sen ainutlaatuinen teräslankapanssari on tärkeä kohokohta. Tämä rakenne ei ainoastaan lisää kaapelin mekaanista lujuutta, jolloin se kestää veto- ja puristusvoimia ja vastustaa tehokkaasti ulkoisia fyysisiä vaurioita, vaan myös parantaa merkittävästi sen kestävyyttä ja käyttöikää ja säilyttää vakaan toiminnan ankarissakin olosuhteissa.

Tianjin Beidan BS 5467 -virtakaapelilla on myös erinomainen sopeutumiskyky ympäristöön. Riippumatta siitä, onko kyseessä sisäinen johdotus korkeissa rakennuksissa tai monimutkaisissa maanalaisissa projekteissa, tämä kaapeli hoitaa kaiken helposti. Rakennusten sisällä se sulautuu saumattomasti erilaisiin sisustustyyleihin tarjoten sekä estetiikkaa että käytännöllisyyttä; Kun se on haudattu maan alle, sen ylivoimainen korroosion- ja vedenkestävyys varmistaa, että kaapeli pysyy ympäristötekijöiden vaikutuksesta pitkäaikaisen hautauksen aikana, mikä takaa jatkuvan ja vakaan voimansiirron.

Tuotteen rakenne

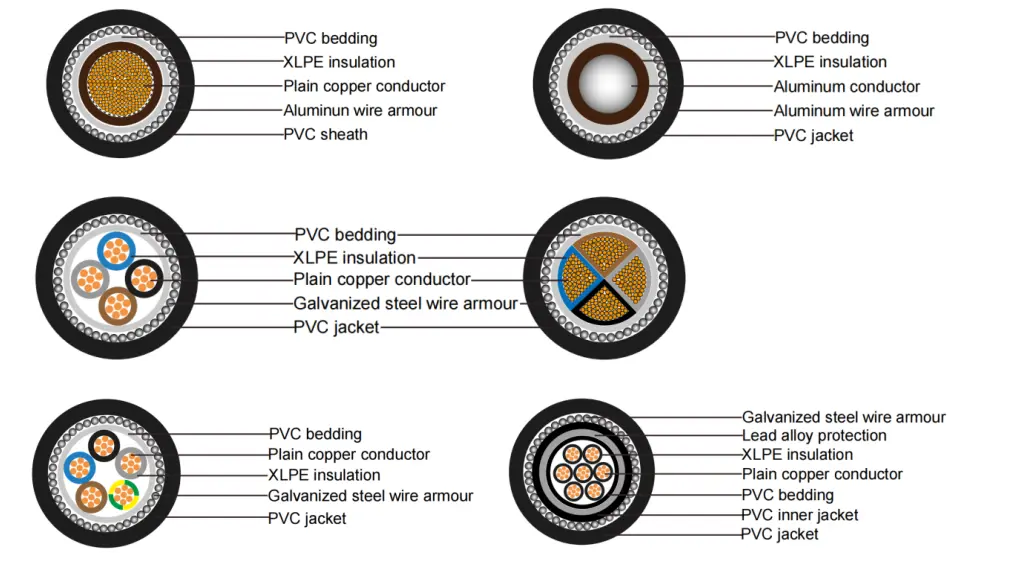

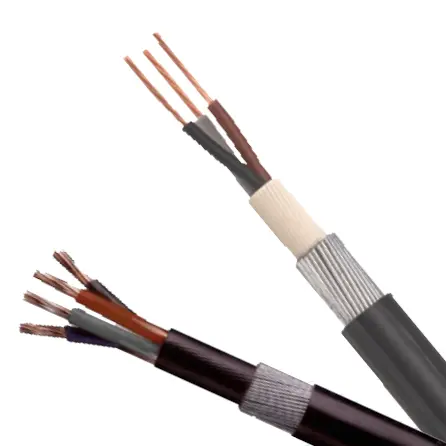

Bs 5467 Power Cable

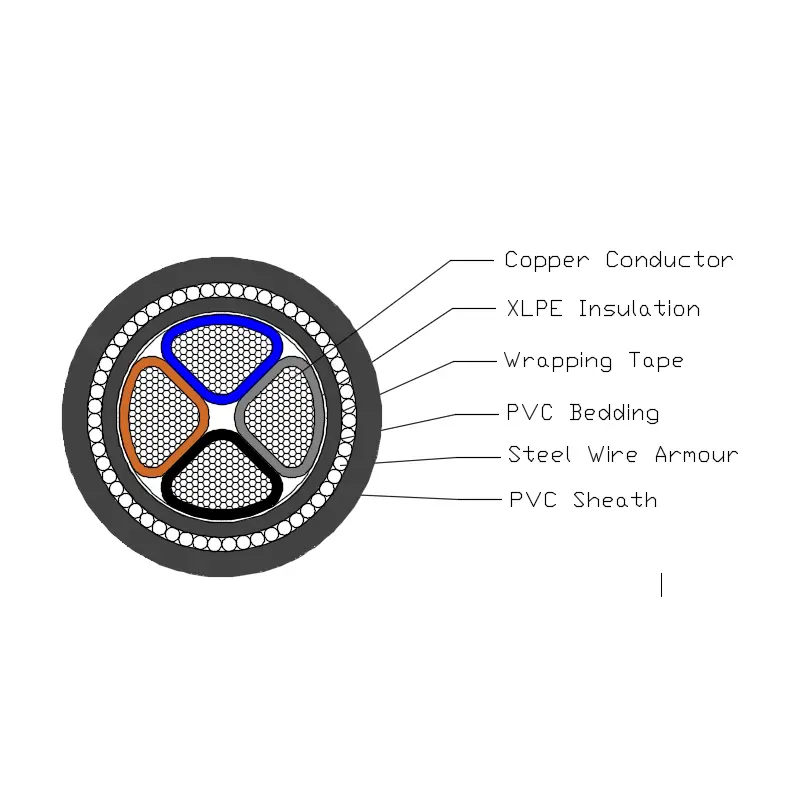

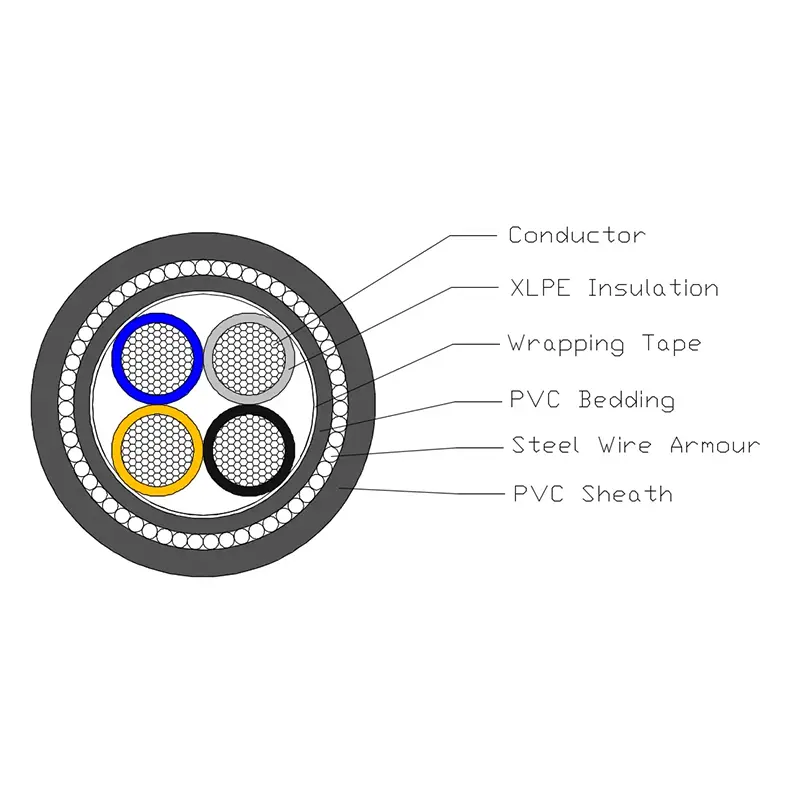

XLPE-eristetty PVC-vaippainen SWA-virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-peitteestä, teräspatopanssarista ja PVC-vaipasta.

Johdin: Täyskupari- tai alumiinijohdin, pyöreä tai muotoiltu, luokka 2 standardin BS EN 60228 mukaan.

Eristys: XLPE Type GP8 standardin BS 7655-1.3 mukaisesti

Ytimen väri: 1 ydin: borwn tai sininen

2 ydintä: Borrown, sininen

3 ydintä: borwn, musta, harmaa

4 ydintä: sininen, borwn, musta, harmaa

5 ydintä: vihreä/keltainen, sininen, borwn, musta, harmaa

Yli 5 kerrosta: valkoiset ytimet mustalla numerolla

Peitteen tulee olla ekstrudoitua polymeerimateriaalia, joka on yhdenmukainen kaapelin käyttölämpötilan kanssa.

Teräslankapanssari: Yksijohtiminen kaapeli: alumiinilankapanssari

Moniytiminen kaapeli: teräslankapanssari

Ulkovaippa: Vaipan tulee olla ekstrudoitua PVC-materiaalia standardissa BS 7655-4.2 määritellyn tyypin 9 mukaisesti.

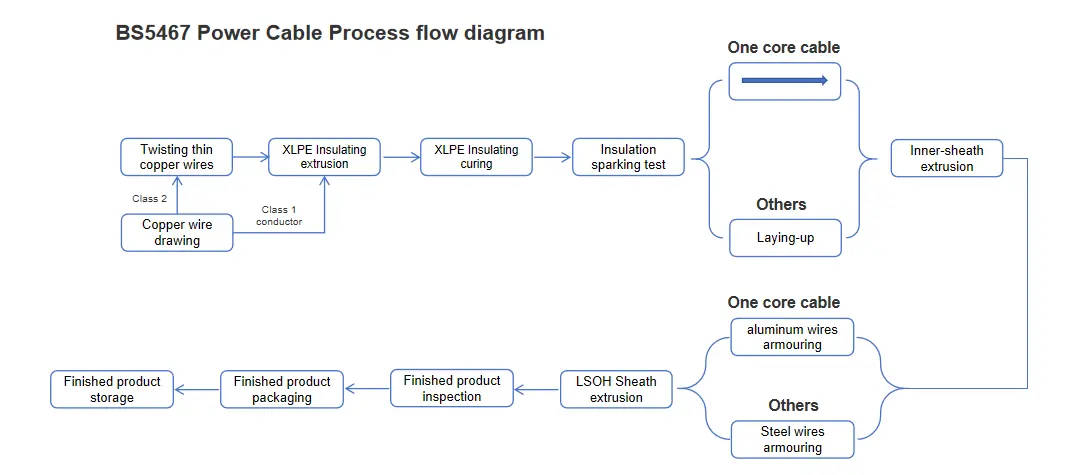

Prosessin vuokaavio

Bs 5467 Power Cable

Suorituskykyparametri

BS 5467 -virtakaapelilla on selkeästi määritellyt sähköiset ja fyysiset suorituskykyparametrit. Sen nimellisjännite on asetettu kahdelle tasolle: 600kV ja 1000kV, mikä täyttää jännitevaatimukset eri skenaarioissa. Sähköturvallisuustestauksessa tuote kesti 3,5 kV testijännitteen 5 minuuttia ilman vikaa, mikä osoitti täysin sen sähköeristyksen luotettavuuden. Mitä tulee lämpötilan mukautumiseen, tällä tuotteella on laaja käyttölämpötila-alue ja se voi toimia vakaasti ympäristöissä 0 ℃ - +90 ℃. Samaan aikaan sen oikosulkulämpötila voi nousta +250 ℃, mikä osoittaa erinomaisen korkean lämpötilan kestävyyden. Lisäksi tällä tuotteella on erinomaista joustavuutta, ja sen taivutussäde on vähintään 12 kertaa sen ulkohalkaisija, mikä helpottaa asennusta ja johdotusta erilaisissa monimutkaisissa ympäristöissä. Tämä tuote täyttää palonestokyvyn osalta BS EN 60332-1-2 palonestoluokitusstandardin, mikä vähentää tehokkaasti tulipalon vaaraa.

Kaapeli testi

Säännölliset kaapelitestit

Johtimen DC-resistanssitesti: Suorita johtimen DC-resistanssitesti 20 ºC:ssa. Mitatun johtimen DC-resistanssiarvon on oltava tiukasti standardin BS EN 60228 luvun 2 asiaankuuluvien vaatimusten mukainen.

Sähkökaapelin jännitetesti: Kytke kaapeliin 3500 V:n jännite 5 minuutin ajan. Tämän prosessin aikana kaapeli ei saa vaurioitua.

Näytteenottotestit

Johdinrakenteen tarkastus: Johdinrakenteen on täytettävä täysin standardin BS EN 60228 tekniset vaatimukset.

Mittojen tarkastus: Kaapelin eristyksen, sisävuorauksen, lankasuojan ja vaipan mittojen on täytettävä BS 5467:n taulukon 3 erityisvaatimukset.

Yhden kaapelin palamistesti: Yhden kaapelin palamistestin tulosten on oltava standardin BS EN 60332-1-2 vaatimusten mukaisia.

Tyyppitestaus

Eristyksen suorituskyky: Kaapelin eristyksen suorituskyvyn on täytettävä standardissa BS 7655-1-3 määritellyt vaatimukset.

Sisävuorauksen suorituskyky: Sisävuorauksen suorituskyvyn on täytettävä BS 5467:n kohdan 9.2 asiaankuuluvat vaatimukset.

Vaipan suorituskyky: Vaipan suorituskyvyn on täytettävä standardissa BS 7655-4-2 määritellyt vaatimukset.

Yhteensopivuustesti: Yhteensopivuustestin tulosten on täytettävä BS 5467:n liitteen C vaatimukset.

Eristeen kutistumistesti: Eristeen kutistumistestin on täytettävä standardin BS 5467 kohdan 18.3 vaatimukset, ja testimenetelmä on suoritettava standardin BS EN 60811-502 mukaisesti.

Vaipan kutistumistesti: Vaipan kutistumistestin on täytettävä BS 5467:n kohdan 18.6 vaatimukset.

Vaipan repeytyskestävyystesti: Vaipan repeytyskestävyystestin on täytettävä standardin BS 5467 liitteen D vaatimukset.

Rakenteen koko

Johtimen ja panssarin maksimaalinen vastus
Yksijohdinkaapelille 20 ℃
Tyyppi	Suurin vastus 20 ℃
Nimellinen johtimen poikkileikkausala	Kapellimestari		Alumiinilanka panssari
Nimellinen johtimen poikkileikkausala	Kupari	Alumiini	Kaapelit, joissa on kierretty kuparijohdin	Kaapelit kierretyllä alumiinijohtimella
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Johtimen ja panssarin maksimaalinen vastus
2-5 ytimelle 20 ℃:n kaapelille
Tyyppi	Suurin vastus 20 ℃
Nimellinen johtimen poikkileikkausala	Kapellimestari		Teräslanka panssari
	Kupari	Alumiini	Kaapelit, joissa on kierretty kuparijohdin
	Kupari	Alumiini	2 ydintä	3 ydintä	4 ydintä	5 ydintä
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Virran kantavuus ampeereina (A)

Nimellisjännite 0,6/1kV XLPE-eristysvirtakaapeli
virransiirtokapasiteetti ampeereina (A)
Ympäristön lämpötila: ilmassa: 40 ℃, maassa: 25 ℃
Johtimen lämpötila: 90℃
Maaperän lämpövastuskerroin: 1.0k·m/W
Tyyppi	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Ytimen lukumäärä	Yksi ydin				Useita ytimiä
Poikkileikkausala, mm²	Ilmassa		Maassa		Ilmassa		Maassa
Poikkileikkausala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Huomautus: Yksijohtimien kaapelien panssari on valmistettu ei-magneettisista materiaaleista.
