BS 6724 virtajohto

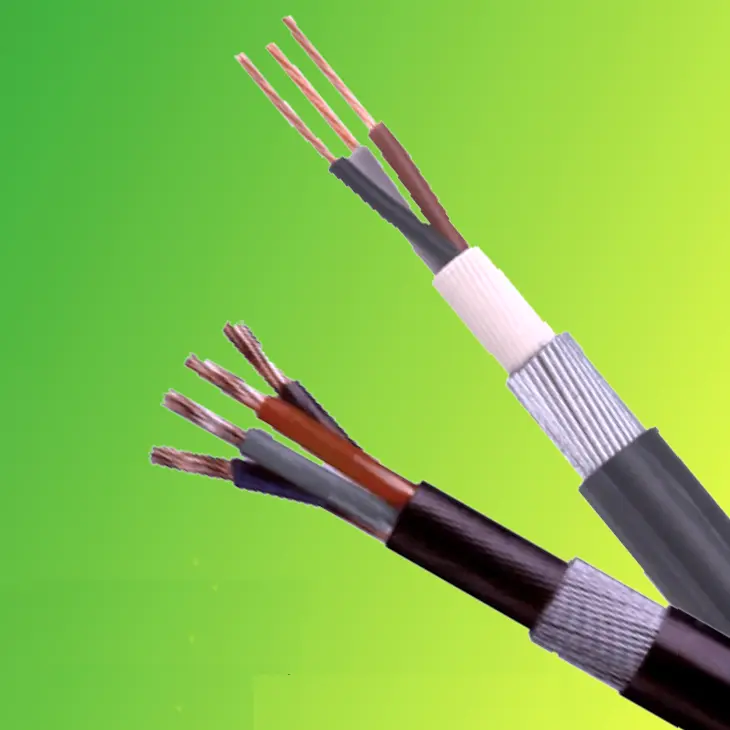

Saadaksesi suorat tehtaan hinnat BS 6724 -virtakaapelista, voit valita Beidan toimittajaksesi. Tämäntyyppinen kaapeli on Ison-Britannian standardien mukainen ja sitä voidaan käyttää virransyöttö- ja ohjauslinjoissa. Kaapeli on suojattu halogeenivapaalla, vähäsavuisella vaipalla. Tulipalon sattuessa tämä kaapeli tuottaa hyvin vähän savua ja savu on myrkytöntä. Se soveltuu käytettäväksi tiheään asutuilla alueilla, ja se voidaan asentaa rakennusten sisälle tai haudata suoraan maan alle.

Lähetä kysely

Tuotteen Kuvaus

Beida on ammattimainen kaapeleiden ja johtojen toimittaja Kiinassa. Tuotteen rakenteen osalta BS 6724 -virtakaapelimme käyttää silloitettua polyeteenistä (XLPE) eristystä ja halogeenivapaata, vähäsavuista polyolefiinivaippaa yhdistettynä galvanoituun teräslankapanssarikerrokseen, mikä muodostaa monikerroksisen suojajärjestelmän. Halogeenivapaalla, vähäsavuisella vaipalla on merkittäviä turvallisuusetuja; tulelle altistuessaan se vapauttaa erittäin vähän savua, mikä vähentää savun vaikutusta ympäristön valon läpäisyyn ja varmistaa pakonäkyvyyden, vaan myös tuottaa myrkytöntä ja syövyttämätöntä savua, joka estää toissijaisia vammoja ja täyttää täysin tiheästi asuttujen alueiden turvallisuustarpeet.

Kaapeleita on saatavana useilla eri ominaisuuksilla, yksijohtimisesta 48-ytimiseen. Johtimet on valmistettu korkealaatuisesta hehkutetusta kuparista, joka tarjoaa erinomaisen johtavuuden. Eristyskerroksella on korkea eristyslujuus ja se on läpikäynyt jännitetestauksen turvallisen käytön varmistamiseksi. Tianjin Beida BS 5467 -virtakaapelit tarjoavat luotettavia ratkaisuja, olipa kyseessä voimansiirto teollisuuslaitoksissa, johdotus korkeissa rakennuksissa tai sähkönjakelu maanalaisissa putkistoissa.

Tuotteen rakenne

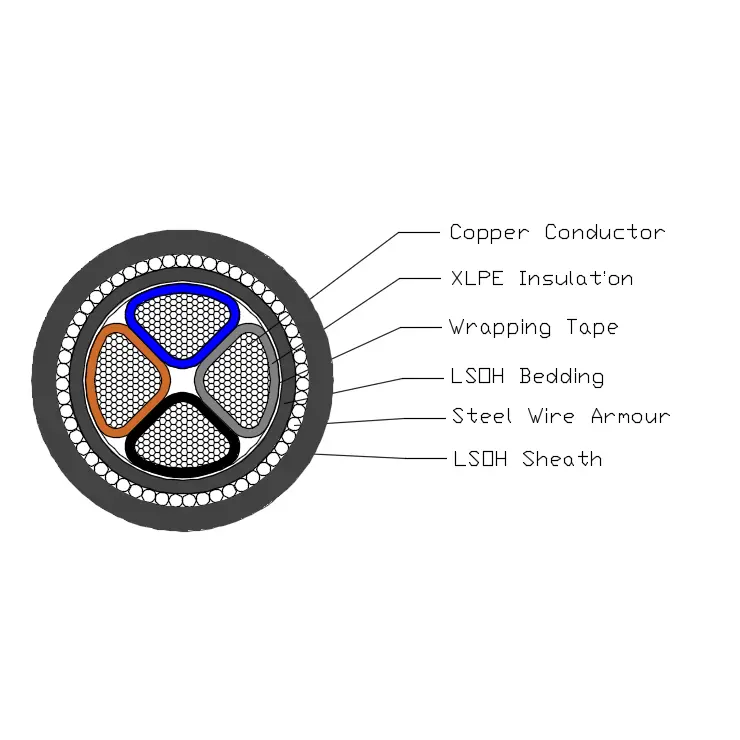

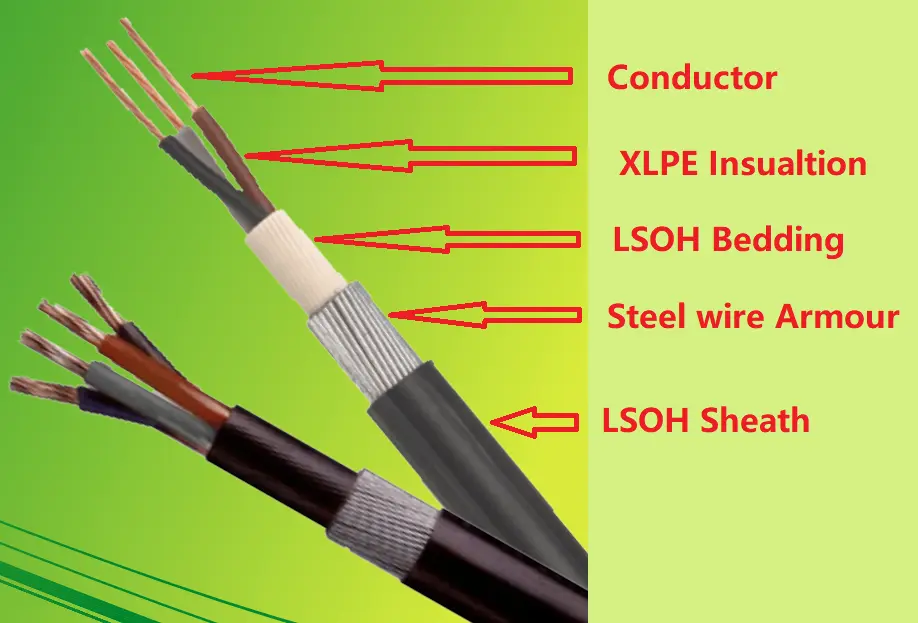

BS 6724 -virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-peitteestä, teräspatopanssarista ja LSOH-vaipasta.

Johdin: Täyskupari- tai alumiinijohdin, pyöreä tai muotoiltu, luokka 2 standardin BS EN 60228 mukaan.

Eristys: XLPE Type GP8 standardin BS 7655-1.3 mukaisesti

Ytimen väri: 1 ydin: borwn tai sininen

2 ydintä: Borrown, sininen

3 ydintä: borwn, musta, harmaa

4 ydintä: sininen, borwn, musta, harmaa

5 ydintä: vihreä/keltainen, sininen, borwn, musta, harmaa

Yli 5 kerrosta: valkoiset ytimet mustalla numerolla

Peitteen tulee olla ekstrudoitua LSOH-polymeerimateriaalia, joka on yhdenmukainen kaapelin käyttölämpötilan kanssa.

Teräslankapanssari: Yksijohtiminen kaapeli: alumiinilankapanssari

Moniytiminen kaapeli: teräslankapanssari

Ulkovaippa: Vaipan tulee olla ekstrudoitua LSOH-materiaalia, joka on määritelty standardissa BS 7655-6.1.

Prosessin vuokaavio

Suorituskykyparametri

BS 6724 -virtakaapelin nimellisjännite on 600/1000 kV, mikä helpottaa helposti ajoneuvojen suurjännitekäyttövaatimuksia. Se kesti tiukan 5 minuutin stressitestin 3,5 kV jännitteellä ilman vikaa, mikä osoitti vakaan ja luotettavan eristyskyvyn.

Tuotteella on laaja käyttölämpötila-alue 0℃ - +90 ℃. Jopa äärimmäisen korkeissa lämpötiloissa se kestää jopa +250 ℃ lämpötiloja oikosulkuolosuhteissa, joten se sopii erilaisiin VGA-sovelluksiin.

Se on erittäin joustava, ja sen taivutussäde on vähintään 12 kertaa sen ulkohalkaisija, mikä mahdollistaa joustavan ja helpon johdotuksen asennustilasta riippumatta. Lisäksi sen valopäästötaso täyttää BS EN 60332-1-2 -standardit, sen halogeeniton suorituskyky on sertifioitu standardien IEC 60754 ja EN 50267 mukaan, ja sen savutiheys täyttää standardien IEC 61034 ja EN 50268 vaatimukset, mikä maksimoi sen turvallisuuden ja ympäristöystävällisyyden.

Rakenteen koko

Johtimen ja panssarin maksimaalinen vastus
Yksijohdinkaapelille 20 ℃
Tyyppi	Suurin vastus 20 ℃
Nimellinen johtimen poikkileikkausala	Kapellimestari		Alumiinilanka panssari
Nimellinen johtimen poikkileikkausala	Kupari	Alumiini	Kaapelit, joissa on kierretty kuparijohdin	Kaapelit kierretyllä alumiinijohtimella
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Johtimen ja panssarin maksimaalinen vastus
2-5 ytimelle 20 ℃:n kaapelille
Tyyppi	Suurin vastus 20 ℃
Nimellinen johtimen poikkileikkausala	Kapellimestari		Teräslanka panssari
	Kupari	Alumiini	Kaapelit, joissa on kierretty kuparijohdin
	Kupari	Alumiini	2 ydintä	3 ydintä	4 ydintä	5 ydintä
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Virran kantavuus ampeereina (A)

Nimellisjännite 0,6/1kV XLPE-eristysvirtakaapeli
virransiirtokapasiteetti ampeereina (A)
Ympäristön lämpötila: ilmassa: 40 ℃, maassa: 25 ℃
Johtimen lämpötila: 90℃
Maaperän lämpövastuskerroin: 1.0k·m/W
Tyyppi	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Ytimen lukumäärä	Yksi ydin				Useita ytimiä
Poikkileikkausala, mm²	Ilmassa		Maassa		Ilmassa		Maassa
Poikkileikkausala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Huomautus: Yksijohtimien kaapelien panssari on valmistettu ei-magneettisista materiaaleista.
