BS 6346 virtajohto

Tianjin Beida on kiinalainen BS 6346 -virtakaapelin valmistaja ja toimittaja. Tällaista kaapelia voidaan käyttää tehonsyöttö- ja ohjauslinjoissa pienjännitejärjestelmissä. Kaapeli on eristetty ja päällystetty PVC:llä ja suojattu teräslankapanssarilla. Kaapeli kestää jännitystä ja painetta. Se voidaan asentaa rakennusten sisälle tai haudata suoraan maan alle.

Lähetä kysely

Tuotteen Kuvaus

Ammattimaisena valmistajana Beidan BS 6346 -virtakaapeli käyttää edistyneitä PVC-eristys- ja vaippamateriaaleja, joissa on teräslankapanssarirakenne, joka kestää tehokkaasti ulkoista jännitystä ja painetta kaapelin pitkän aikavälin vakaan toiminnan varmistamiseksi. BS 6346 -virtakaapelit tarjoavat korkeatasoista turvallisuutta ja vakautta riippumatta siitä, onko ne asennettu rakennusten sisälle tai suoraan maan alle. Sen kuparijohdin, PVC-tyyny ja teräslankapanssarirakenne antavat kaapelille mahdollisuuden kestää fyysistä painetta monimutkaisissa ympäristöissä, varmistaa sähköjärjestelmien normaalin toiminnan ja ratkaisee ongelman, että perinteiset virtakaapelit vaurioituvat helposti ankarissa ympäristöissä.

Tuotteen rakenne

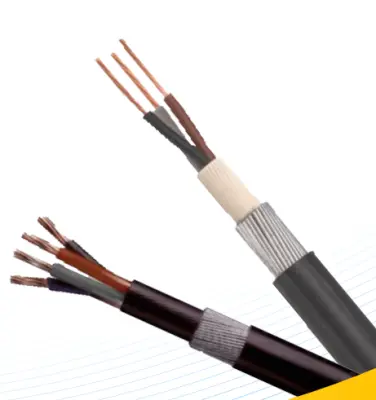

Bs 6346 Power Cable

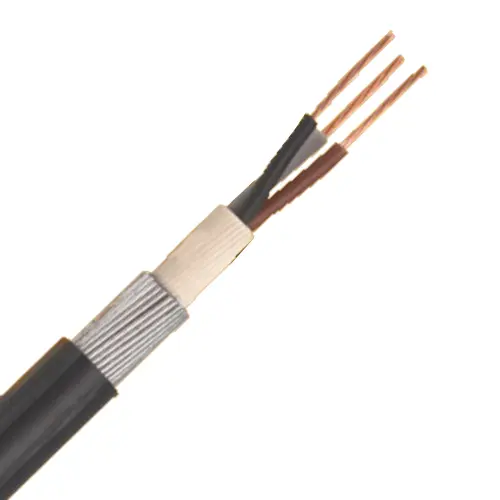

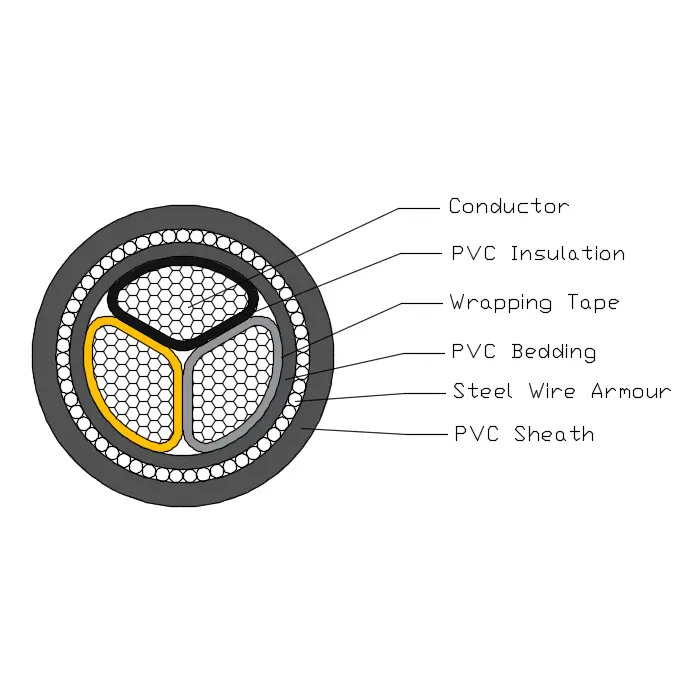

BS 6346 -virtakaapeli koostuu T1R-kuparijohtimesta, PVC-eristeestä, PVC-peitteestä, teräspatopanssarista ja PVC-vaipasta.

Johdin: Täyskupari- tai alumiinijohdin, pyöreä tai muotoiltu, luokka 2 standardin BS EN 60228 mukaan.

Eristys: PVC-tyyppi GP8 standardin BS 7655-1.3 mukaisesti

Ytimen väri: 1 ydin: borwn tai sininen

2 ydintä: Borrown, sininen

3 ydintä: borwn, musta, harmaa

4 ydintä: sininen, borwn, musta, harmaa

5 ydintä: vihreä/keltainen, sininen, borwn, musta, harmaa

Yli 5 kerrosta: valkoiset ytimet mustalla numerolla

Peitteen tulee olla ekstrudoitua LSOH-polymeerimateriaalia, joka on yhdenmukainen kaapelin käyttölämpötilan kanssa.

Teräslankapanssari: Yksijohtiminen kaapeli: alumiinilankapanssari

Moniytiminen kaapeli: teräslankapanssari

Ulkovaippa: Suojuksen on oltava suulakepuristettua PVC-tyypin TM1 materiaalia, joka on määritelty standardissa BS 7655.

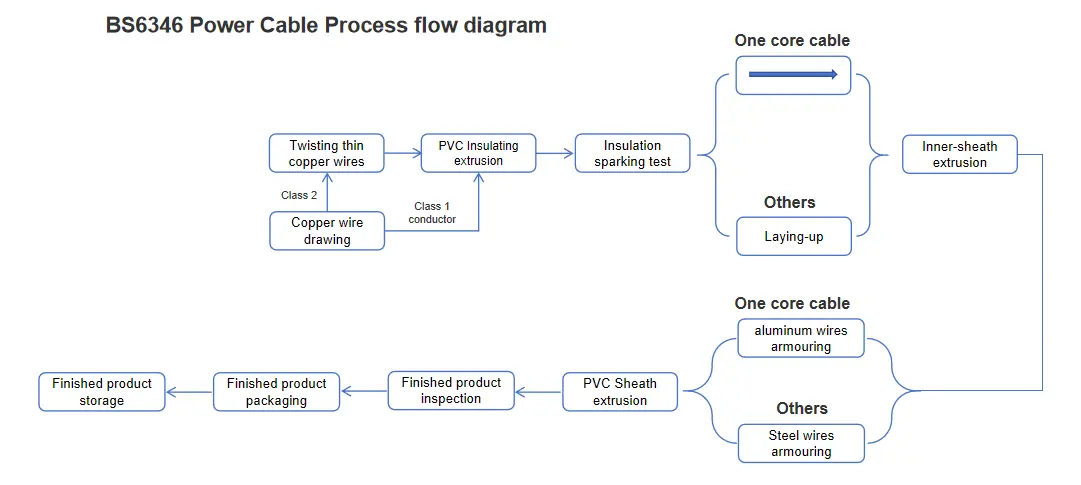

Prosessin vuokaavio

Bs 6346 Power Cable

Suorituskykyparametri

Nimellisjännite: 600/1000kV

Testijännite: 3,5 kV 5 minuutin ajan, vikaa ei tapahtunut

Käyttölämpötila: 0ºC - +60ºC

Oikosulkulämpötila: +160 ºC

Pienin taivutussäde: 12* OD;

Liekinestoaine: BS EN 60332-1-2

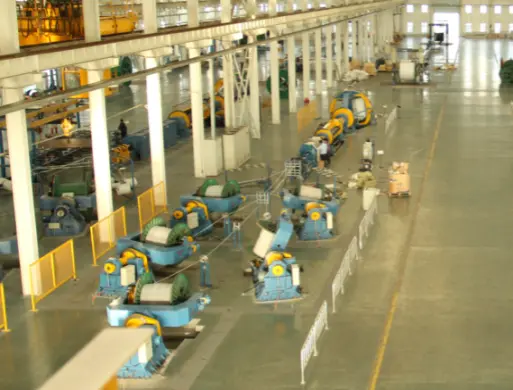

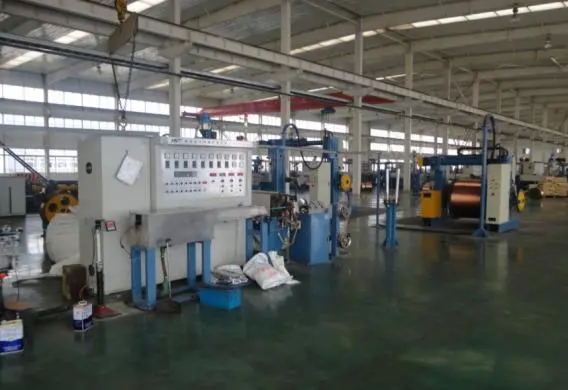

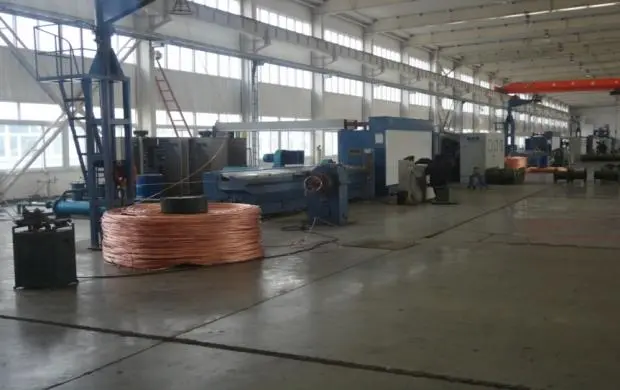

tuotanto- ja tarkastuslaitteet

piirustuskone

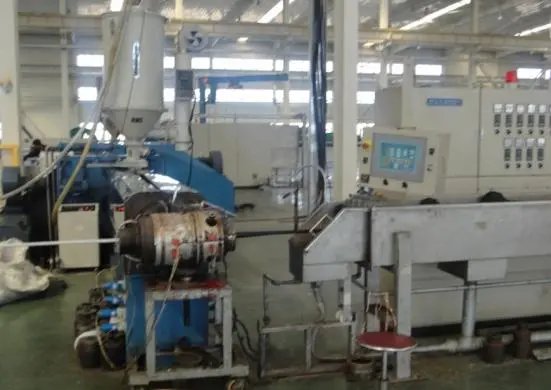

eristyspuristin

kaapelin muodostaja

vaippaekstruuderi

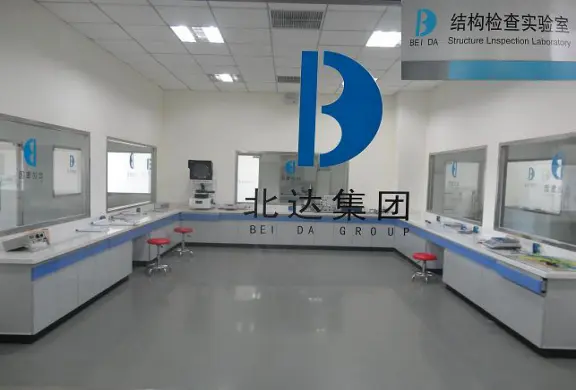

rakenne- ja sähkötekninen laboratorio

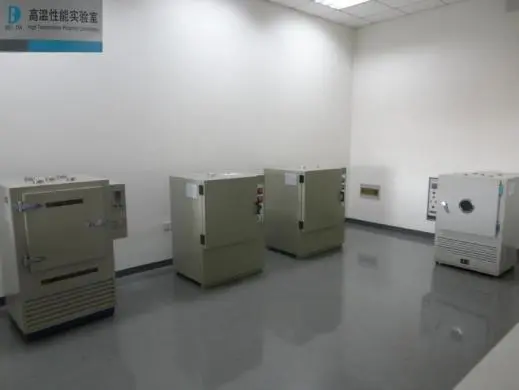

lämpövanhentamiskammio

Virran kantavuus ampeereina (A)

Nimellisjännite 0,6/1kV PVC-eristystehokaapelin virransiirtokyky ampeereina (A) Ympäristön lämpötila: ilmassa: 40 ℃, maassa: 25 ℃ Johtimen lämpötila: 70 ℃ Maaperän lämpövastuskerroin: 1,0 k · m/W
Nimellisjännite 0,6/1kV PVC-eristystehokaapelin virransiirtokyky ampeereina (A) Ympäristön lämpötila: ilmassa: 40 ℃, maassa: 25 ℃ Johtimen lämpötila: 70 ℃ Maaperän lämpövastuskerroin: 1,0 k · m/W
Tyyppi	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Ytimen lukumäärä	Yksi ydin				Useita ytimiä
Poikkileikkausala, mm²	Ilmassa		Maassa		Ilmassa		Maassa
Poikkileikkausala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Huomautus: Yksijohtimien kaapelien panssari on valmistettu ei-magneettisista materiaaleista.
