XLPE-eristetty PVC-vaippainen SWA MV -kaapeli

Voit valita Beida Groupin XLPE-eristetyn PVC-vaippaisen SWA MV-kaapelin valmistajaksi ja toimittajaksi. Teräslankapanssarisuojansa ansiosta kaapelilla on keskeisiä etuja vahva vetolujuus ja hyvä kestävyys ulkoisia mekaanisia voimia vastaan. Ne soveltuvat vetolujuutta vaativiin skenaarioihin, kuten suuriin pudotuskorkeuksiin ja pystyasennuksiin. Nämä kaapelit soveltuvat voimansiirtoon siirto- ja jakeluverkoissa tai teollisuuslaitoksissa.

Lähetä kysely

Tuotteen Kuvaus

Beida Groupilla on yli 30 vuoden kokemus XLPE-eristetyn PVC-vaippaisen SWA MV -kaapelin tarjoamisesta, voimme olla valmistajasi ja toimittajasi, joka tarjoaa räätälöityjä palveluita.

Tuotteen rakenne

Xlpe Insulated Pvc Sheathed Swa Mv Cable

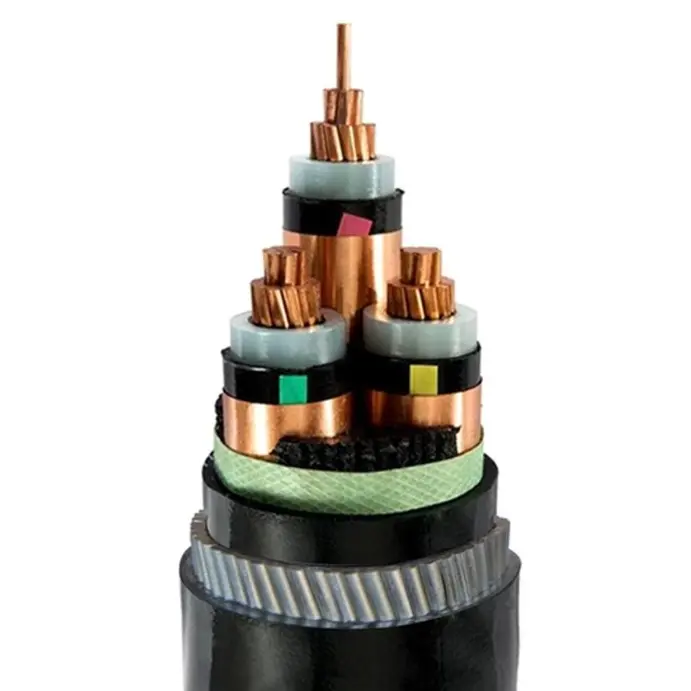

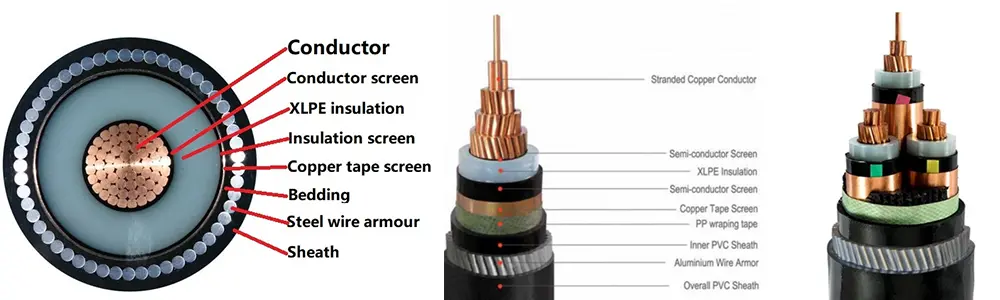

XLPE-eristetty PVC-vaippainen SWA MV -kaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-kääreteipistä Teräslankojen panssari ja PVC-vaippa.

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008.

Eristys: Silloitettu polyeteenieristys，Eristepaksuuden, materiaalin ominaisuuksien tulee olla standardien IEC 60502-2 ja GB/T 12706.2，GB/T 12706.3 mukainen.

Johtimen suojaus: Johtimen suojauksen tulee koostua suulakepuristetusta ei-metallisesta puolijohtavasta materiaalista, joka tulee liittää tiiviisti eristeeseen.

Eristyssuojaus: Eristyssuojauksen tulee koostua ei-metallisen puolijohtavan kerroksen ja metallikerroksen yhdistelmästä. Jokainen eristetty johdinsydän tulee suulakepuristaa suoraan ei-metallisella puolijohtavalla kerroksella, joka on tiukasti sidottu eristettyyn lankaytimeen tai joka voidaan irrottaa. Sitten metallinen suojakerros on asetettava päällekkäin ja käärittävä ei-metallisen puolijohtavan kerroksen ympärille, ja sen tulee täyttää standardien IEC 60502-2, GB/T 12706.2 ja GB/T 12706.3 vaatimukset. Sisäpäällysteet: Sisäpäällysteet on puristettava. Materiaalien tulee olla kaapelin käyttölämpötilaan sopivia ja eristysmateriaalin kanssa yhteensopivia.

Teräslankapanssari: Monijohtimissa kaapeleissa panssari on kiinnitettävä sisäpäällysteeseen, joka vastaa teräslankoja. Yksijohtimiset kaapelit käytettäväksi AC. järjestelmien on koostuttava ei-magneettisista teräslangoista.

Ulkovaippa: PVC-vaippa, vaipan paksuus, materiaalin ominaisuuksien tulee olla standardien IEC 60502.2 ja GB/T 12706 mukaiset.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Suorituskykyparametri

Nimellisjännite: 3,6/6 kV - 18/30 kV；26/35 kV

Testijännite: Tehotaajuuden testijännitteen tulee olla 3,5U0 ja testin tulee kestää 5 minuuttia ilman vikaa.

nimellisjännite U0/U	maksimijännite Um	testijännite KV
3,6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Johtimen maksimi käyttölämpötila: 90 ºC

Oikosulkulämpötila: +250 ºC

eristeen paksuus:

nimellisjännite U0/U	eristeen paksuus:
3,6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Teräslankapanssaroitujen (YJV32, CU/XLPE/PVC/SWA/PVC) ja teräsnauhapanssaroitujen (YJV22, CU/XLPE/PVC/STA/PVC) keskijännitekaapeleiden vertailu

hanke	Hieno teräslankapanssari	Kaksinkertainen teräsnauhapanssari (rakokääre)	ydin ero
Tärkeimmät mekaaniset ominaisuudet	Erinomainen vetolujuus, kohtalainen puristuslujuus ja hyvä joustavuus	Korkea puristuslujuus, alhainen vetolujuus ja keskimääräinen taivutuskyky	Teräslanka panssaroiduilla tehokaapeleilla on korkea vetolujuus; teräsnauhapanssaroiduilla voimakaapeleilla on erinomainen puristuslujuus
laskemismenetelmä	Pysty, korkea pudotus, vedenalainen, yläpuolella, suuri jänneväli	Suora hautaus, putki, tunneli (matala vetolujuus)
suojan painopiste	Se kestää vetovaurioita ja iskuja, ja sillä on hyvä kosteuden- ja korroosionkestävyys	Kestää kovaa painetta, terävien esineiden puhkaisua ja jyrsijöiden puremista	YJV32 soveltuu dynaamisiin kuormiin ja YJV22 staattisiin kuormiin
Prosessi ja kustannukset	Hienoteräslankapanssarin prosessi on monimutkainen, materiaalikustannukset ovat korkeat ja kokonaishinta on vielä korkeampi	Teräsnauhapanssariteknologia on kypsää ja suhteellisen alhainen	Kun budjetti on rajallinen ja vetotarvetta ei ole, YJV22 on parempi
taivutussäde	Suhteellisen pienempi (teräslankasäikeiden hyvän joustavuuden ansiosta)	Suhteellisen suurempi (terästeippikääreessä on taipumus vääntyä)	YJV32 soveltuu paremmin ahtaisiin tiloihin asettamiseen

Valintaehdotukset:

1. Jos skenaario koskee ensisijaisesti painetta (kuten suora hautaaminen, maanalaiset hyötytunnelit) eikä merkittävää vetovoimaa tai suurta pudotuskorkeutta ole, teräsnauhapanssaria (YJV22, CU/XLPE/PVC/STA/PVC) suositellaan sen korkeamman kustannustehokkuuden vuoksi.

2. Jos kyseessä on pystysuora asennus, suuri jänneväli, vedenalainen tai korkea pudotuskorkeus ja aksiaalinen vetovoima on kestettävä, teräslankapanssaria (YJV32, CU/XLPE/PVC/SWA/PVC) tulee suosia pitkän aikavälin käyttöturvallisuuden varmistamiseksi.

3. Molempien on vastattava keskijännitejärjestelmän jännitetasoa, johtimen poikkipinta-alaa ja asennusympäristön suojausvaatimuksia (erityisvaatimuksia, kuten korroosionkestävyys ja palonesto, voidaan mukauttaa lisäksi).
