XLPE-eristetty PVC-vaippainen panssaroitumaton MV-kaapeli

Perustamisestaan vuonna 1989 lähtien Beida Groupista on tullut Kiinan tehokaapeleiden vertailuvalmistaja vuosien teollisuuden ja erinomaisen teknologian ansiosta. Yrityksenä, jolla on syvät T&K-valmiudet ja rikas teollisuuskokemus, XLPE-eristettyjä PVC-vaippaisia ei-panssaroituja MV-kaapeleitamme käytetään laajalti kaupunkien sähköverkoissa, teollisuus- ja kaivosyrityksissä sekä korkeissa rakennuksissa niiden korkean vakauden ja korkean hyötysuhteen vuoksi. Tiukan laadunvalvontajärjestelmän ja pitkäaikaisen yhteistyön ansiosta Tsinghuan yliopiston, Nankain yliopiston ja muiden arvovaltaisten yksiköiden kanssa tuotteemme ovat saaneet markkinoiden tunnustusta ja tarjoavat asiakkaille turvallisia ja luotettavia voimansiirtoratkaisuja.

Lähetä kysely

Tuotteen Kuvaus

Tianjin Beida on XLPE-eristetyn PVC-vaippaisen ei-panssaroidun MV-kaapelin valmistaja ja toimittaja. Näitä kaapeleita käytetään laajalti sähköjärjestelmissä. Se toimii kaupunkien sähköverkkojen, teollisuus- ja kaivosyritysten sekä kerrostalojen "voimavaltimona", ja se pystyy siirtämään 10,35 kV suurjännitesähköä sähköasemilta eri voimaterminaaleihin.

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Keskijännitekaapeleiden valinta

1. Valitse jännitetason mukaan, yleisesti käytetty kaapelitaso on 3,6/6 kV， 6/10 kV， 8,7/15 kV，12/20 kV，18/30 kV；26/35 kV

2. Valitse laitteen tehon tai siirretyn virran mukaan, laske laitteen tarvitsema virta laitteen tehon mukaan ja valitse sitten kaapelin kapasiteettitaulukon mukaan. Lisäksi on tarpeen laskea kaapelin jännitehäviö käyttämällä kaapelin pituutta, ja jännitehäviö ei saa ylittää 5%.

Kaapelin tyyppi	Rakenteelliset ominaisuudet	Sovellusskenaariot	Tabu kohtaus
XLPE-eristetty PVC-vaippainen panssaroitu MV-kaapeli	Panssaroitumaton, kevyt ja joustava	Sisä, tunneli, kaapelikaivannon, putkenlasku	Ei kestä suuria mekaanisia voimia, ei saa haudata suoraan kivialueelle

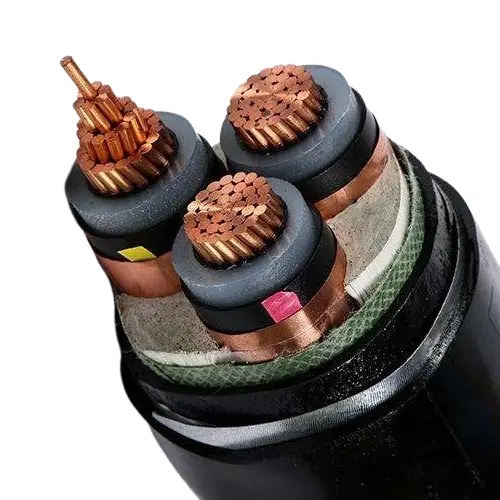

XLPE-eristetty PVC-vaippainen STA MV -kaapeli	teräs nauha panssari	Alueet, joilla on vahva puristusvastus, haudattu suoraan maan alle ja jotka ovat herkkiä mekaanisille vaurioille	Ei sovellu pystysuoraan asennukseen, jossa on korkea pudotus (helppo liukua)

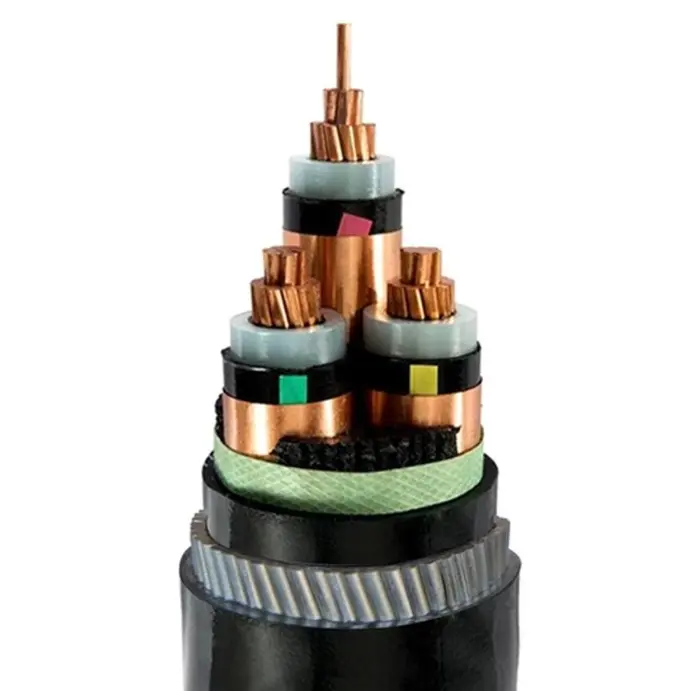

XLPE-eristetty PVC-vaippainen SWA MV -kaapeli	Hieno teräslankapanssari, korkea vetolujuus	Korkeat pudotustilanteet (esim. kuilut), miinat, vedenalaiset	Korkeat kustannukset, yleensä maahan ilman tätä mallia
LSZH MV CALBES	Halogeeniton, vähäsavuinen, palonestoaine	Korkeat rakennukset, metro, sairaalat ja muut paikat, joissa on korkeat paloturvallisuusvaatimukset	-

Tuotteen rakenne

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

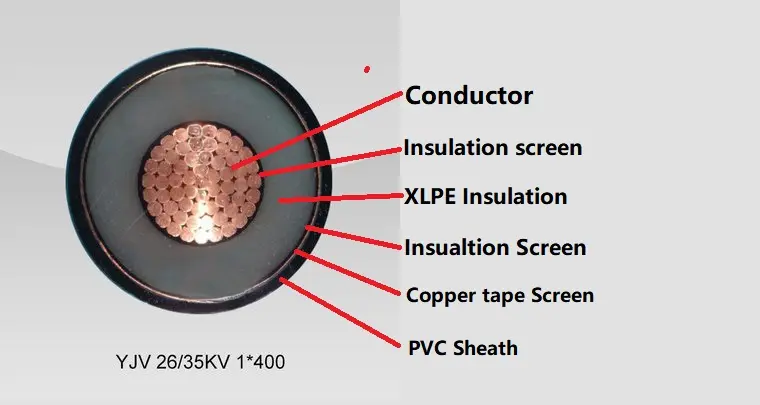

XLPE-eristetty PVC-vaippainen panssaroitumaton MV-kaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-kääreteipistä Teräsnauhapanssari ja PVC-vaippa.

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008.

Eristys: XLPE-eristetty ，Eristepaksuuden, materiaaliominaisuuksien tulee olla IEC 60502-2 ja GB/T 12706.2, GB/T 12706.3 mukaiset.

Johdinsuoja: Johdinsuojan tulee koostua suulakepuristetusta puolijohtavasta ei-metallisesta materiaalista, ja suulakepuristetun puolijohtavan materiaalin tulee olla tiiviisti kiinnitetty eristeeseen.

Eristyssuoja: Eristyssuojan tulee koostua ei-metallisesta puolijohtavasta kerroksesta ja metallikerroksesta. Jokainen eristetty johdinsydän on suulakepuristettava suoraan ei-metallisella puolijohtavalla kerroksella, joka on tiiviisti yhdistetty eristetyn lankaytimen kanssa tai irrotettava. Tämän jälkeen metallisuojakerros on asetettava päällekkäin ei-metallisen puolijohtavan kerroksen ulkopuolella, ja standardien IEC 60502-2, GB/T 12706.2 ja GB/T 12706.3 vaatimukset on täytettävä.

Ulkovaippa: PVC-suojus Vaipan paksuuden, materiaaliominaisuuksien tulee olla standardin IEC 60502.2 ja GB/T 12706 mukainen.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Suorituskykyparametri

Nimellisjännite: 3,6/6 kV - 18/30 kV; 26/35 kV

Testijännite: Tehotaajuustestijännitteen tulee olla 3,5U0, ja testiä on suoritettava 5 minuuttia ilman vikaa.

Nimellisjännite U0/U	Suurin jännite Um	Testijännite KV
3,6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Johtimen maksimi käyttölämpötila: 90 ºC

Oikosulkulämpötila: +250 ºC

Eristeen paksuus:

Nimellisjännite U0/U	eristeen paksuus:
3,6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Kaapeli kattava testi, laadunvarmistus huoletta!

Rutiinitestissä johtimen tasavirtavastus, vaihtojännite ja osittainen purkaus ovat tiukasti kansallisten standardien ja IEC-standardien mukaisia erinomaisen suorituskyvyn varmistamiseksi. Näytteenottotestissä johtimen rakenne, eristysvaipan koko ja lämpövenymä ovat standardien mukaisia ja laatu on luotettava. Tyyppitesti on kattavampi, ja se kattaa eristysvaipan mekaaniset ja fysikaaliset ominaisuudet, sähköiset ominaisuudet sekä yksittäiset ja niputetut palonestotestit, kaikki GB/T- ja IEC-standardien mukaiset kaapelin turvasaattajallesi!

Tuotteen asennusehdot:

XLPE-eristetty PVC-vaippainen Panssaroitumaton MV-kaapeli, asennusympäristön lämpötila ei saa olla alle 0º.

Kaapelin pienin taivutussäde asennuksen yhteydessä

Projekti	Yksijohtiminen kaapeli		Moniytiminen kaapeli
Projekti	Panssaroitumaton	Panssaroitu	Panssaroitumaton	Panssaroitu
Kaapelin pienin taivutussäde asennuksen yhteydessä	20D	15D	15D	12D
Kaapeleiden pienin taivutussäde liitäntäkoteloiden ja päätteiden lähellä	15D	12D	12D	10D
Huomautus: D on kaapelin ulkohalkaisija

Osta nyt turvallisempaa ja tehokkaampaa voimansiirtoa varten

Silloitetun polyeteenieristeisen PVC-vaippaisen panssaamattoman virtakaapelin valinta ei ole vain sitoutuminen korkeaan laatuun, vaan myös tae pitkäaikaisesta vakaasta toiminnasta. Tämän kaapelin kestävyys, alhaiset ylläpitokustannukset ja korkea siirtotehokkuus voivat tuoda huomattavia kustannussäästöjä yrityksille ja parantaa merkittävästi sähköjärjestelmän kokonaishyötysuhdetta. Kaapelin pitkäaikainen käyttö voi vähentää merkittävästi sähkökatkon aiheuttamia ylläpito- ja vaihtokustannuksia, mikä tarjoaa yrityksille paremman tuoton sijoitukselle.
