XLPE-eristetty PVC-vaippainen STA MV -kaapeli

Tässä ammattitoimittajan Beidan tarjoamassa XLPE-eristetyssä PVC-vaippaisessa STA MV -kaapelissa eristemateriaalina käytetään silloitettua polyeteeniä (XLPE), jolla on erinomaiset sähköominaisuudet, lämmönkestävyys ja ikääntymisenkestävyys. Yhdessä polyvinyylikloridista (PVC) valmistettuun ulkovaippaan se parantaa entisestään suojaa kosteutta, kemiallista korroosiota ja fysikaalista hankausta vastaan. Teräsnauhapanssarikerros tarjoaa kaapelille korkean puristus- ja iskunkestävyyden, minkä ansiosta se mukautuu erilaisiin asennusympäristöihin, kuten suoraan hautaamiseen, tunneleihin ja putkiin. Se soveltuu erityisen hyvin asennusmenetelmiin, jotka eivät vaadi ylimääräistä putkisuojausta ja voidaan upottaa suoraan maan alle.

Jännitetasojen osalta tuotteet kattavat useita yleisesti käytettyjä spesifikaatioita, kuten 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV ja 26/35KV, jotka voivat täyttää erilaisten keskijännitteiden voimansiirto- ja jakeluskenaarioiden tarpeet. Kaapelirakenteen suunnittelu on tiukka, asiaankuuluvien kansallisten standardien mukainen, ja sillä on hyvä pitkän aikavälin toiminnan vakaus ja turvamarginaali.

Sovellukset:

Silloitettuja polyeteenieristeisiä, PVC-vaippaisia, teräsnauhalla panssaroiduja voimakaapeleita käytetään ensisijaisesti kaupunkien sähkönjakelussa, maaseudun sähköverkoissa, kaivosvoimassa ja rautatiekuljetusjärjestelmissä niiden teräsnauhasuojauksen vuoksi. Niitä käytetään kytkemään laitteita, kuten sähköasemia, jakelukaappeja, muuntajia ja generaattoreita. Tämäntyyppinen kaapeli soveltuu voimansiirtoon sähkönjakeluverkoissa tai teollisuuslaitoksissa. Se voidaan haudata suoraan maan alle tai asentaa kaapelikaivantoihin tai kaapelihyllyihin. Kaapeli kestää tiettyä painetta, mutta ei vetovoimaa.

Tuotteen rakenne

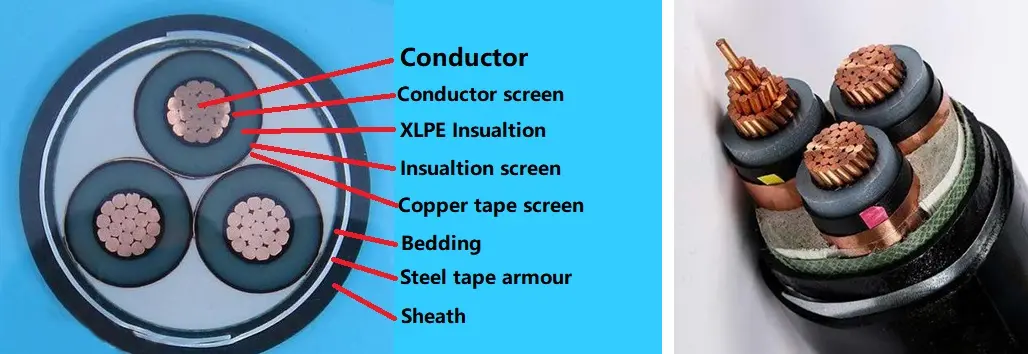

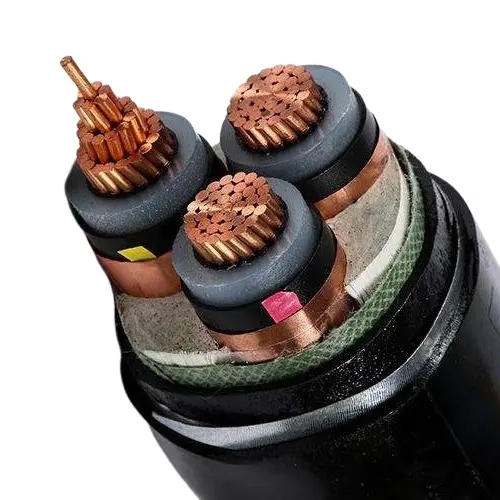

XLPE-eristetty PVC-vaippainen STA MV -kaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-kääreteipistä Teräsnauhapanssari ja PVC-vaippa.

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008.

Eristys: Silloitettu polyeteenieristys，Eristepaksuuden, materiaalin ominaisuuksien tulee olla standardien IEC 60502-2 ja GB/T 12706.2，GB/T 12706.3 mukainen.

Johtimen suojaus: Johdinsuojauksen tulee olla suulakepuristettua puolijohtavaa ei-metallista materiaalia, ja suulakepuristetun puolijohtavan materiaalin tulee olla tiukasti kiinnitetty eristeeseen.

Eristyssuojaus: Eristyssuojan tulee koostua ei-metallisen puolijohtavan kerroksen ja metallikerroksen yhdistelmästä. Ei-metallinen puolijohtava kerros, joka on tiukasti sidottu eristysytimeen tai joka voidaan irrottaa, tulee suulakepuristaa suoraan jokaiseen eristettyyn sydämeen. Sitten ei-metallisen puolijohtavan kerroksen ympärille tulee kääriä metallinen suojakerros. Sen tulee täyttää standardien IEC 60502-2, GB/T 12706.2 ja GB/T 12706.3 vaatimukset.

Sisäpäällysteet: Sisäpäällysteet on puristettava. Materiaalien tulee olla kaapelin käyttölämpötilaan sopivia ja eristysmateriaalin kanssa yhteensopivia.

Teräsnauhapanssari: Monijohtimissa kaapeleissa panssari on kiinnitettävä sisäpeitteeseen, joka vastaa kaksinkertaista teräsnauhaa. Yksijohtimiset kaapelit käytettäväksi AC. järjestelmien on koostuttava ei-magneettisesta teräsnauhasta.

Ulkovaippa: PVC-vaippa, vaipan paksuus, materiaalin ominaisuuksien tulee olla standardien IEC 60502.2 ja GB/T 12706 mukaiset.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Suorituskykyparametri

Nimellisjännite: 3,6/6 kV - 18/30 kV; 26/35 kV

Testijännite: Tehotaajuuden testijännitteen tulee olla 3,5U0 ja testin tulee kestää 5 minuuttia ilman vikaa.

Johtimen maksimi käyttölämpötila: 90 ºC

Oikosulkulämpötila: +250 ºC

Eristeen paksuus:

Kaapeli testi

Kaapelien rutiinitestit sisältävät: 1) Johtimen tasavirtaresistanssitestin, joka edellyttää, että tasavirtavastus 20 ºC:ssa täyttää GB/T 3956-2008 ja IEC 60228:n vaatimukset; 2) AC-jännitetesti, jatkuva 3,5 U0 jännitteellä 5 minuutin ajan, ei pitäisi olla vikaa; 3) Osittainen purkaustesti, joka suoritetaan GB/T 3048.12:n mukaisesti, yli 10 pC:n havaittavaa purkausta ei saa synnyttää jännitteellä 1,73U0, ja testin herkkyyden tulisi saavuttaa 10 pC tai korkeampi.

Näytteenottotestit sisältävät pääasiassa: 1) Johdinrakenteen tarkastuksen, jonka tulee täyttää GB/T 3956-2008 ja IEC 60228 vaatimukset; 2) Eristeen, sisävuorauksen, teräsnauhapanssarin ja vaipan rakenteellisten mittojen on täytettävä standardien IEC 60502.2, GB/T 12706.2-2020 ja GB/T 12706.3-2020 vaatimukset; 3) Terminen venymätesti, joka on suoritettava GB/T 2951.21-2008 ja IEC 60811-2-1 luvun 9 mukaisesti ja tulosten on oltava vastaavien standardien mukaisia.

Tyyppitestaus kattaa seuraavat: eristeen ja vaipan mekaanisten ja fysikaalisten ominaisuuksien ja sähköisten ominaisuuksien on täytettävä standardien IEC 60502.2, GB/T 12706.2-2020 ja GB/T 12706.3-2020 vaatimukset; yhden kaapelin palamistestin tulee täyttää GB/T 19666-2019 ja IEC 60332 vaatimukset; niputetun palonestotestin tulee myös täyttää GB/T 19666-2019 ja IEC 60332 vaatimukset.

Tuotteen asennusehdot:

Ympäristön lämpötila kaapelin asennuksen aikana

Verkkokaapeleissa, joissa on ristisilloitetut eteenieristeet ja PVC-vaippa, ympäristön lämpötila ei saa olla alle 0 °C asennuksen aikana.

Pienin taivutussäde kaapelin asennuksen aikana

Pakkaus & Toimitus

Pakkauksen tiedot:

Se määräytyy ostamasi määrän ja vaatimusten mukaan. Voidaan neuvotella.

Satama: Tianjinin satama

Toimitus: Meriteitse, Lentoteitse, Pikakuljetuksella.
