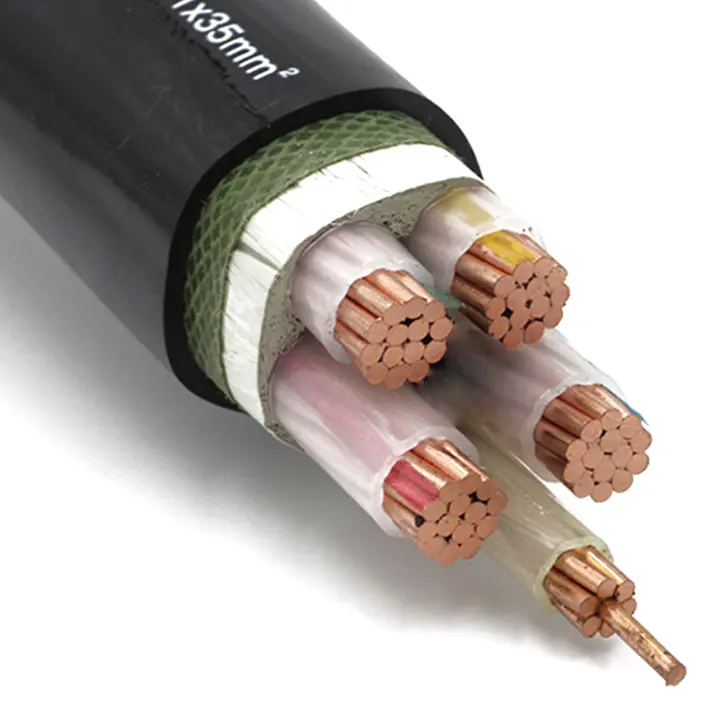

XLPE-eristetty PVC-vaippainen panssaroitumaton virtakaapeli

XLPE-eristetyt PVC-vaippaiset panssaamattomat virtakaapelit on eristetty XLPE-materiaalilla, jolla on erinomainen lämmönkestävyys, korroosionkestävyys ja virran iskunkesto. Ankarissa työympäristöissä se voi silti toimia vakaasti varmistaakseen sähköjärjestelmän pitkän aikavälin turvallisen toiminnan. Tuotteet, joilla on korkea mekaanisten vaurioiden kestävyys, soveltuvat voiman, metallurgian, petrokemian ja muiden teollisuudenalojen monimutkaisiin ympäristötarpeisiin. Olipa kyseessä kaupunkirakentaminen, maanalainen voimansiirto tai korkeajännitteinen voimansiirto teollisuuslaitoksiin, Beida Power Cable tarjoaa kattavan suojan sähköturvallisuudellesi.

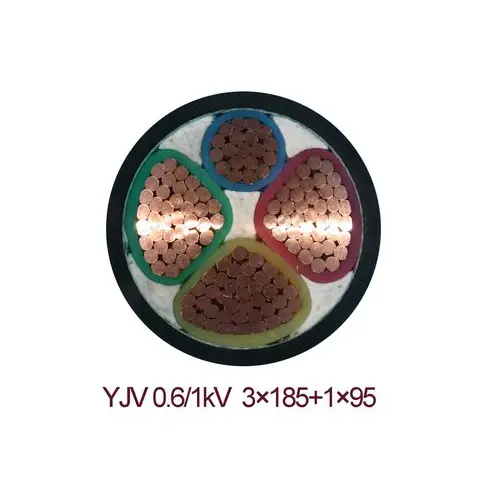

Tuotteen rakenne

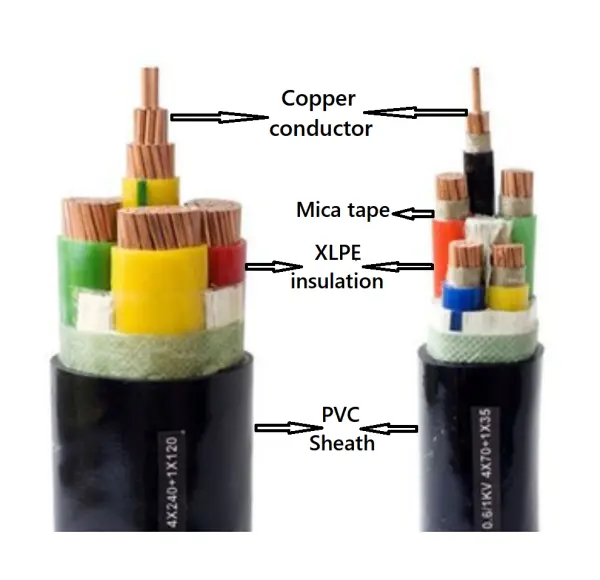

XLPE-eristetty PVC-vaippainen panssaroitumaton virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä ja PVC-vaipasta.

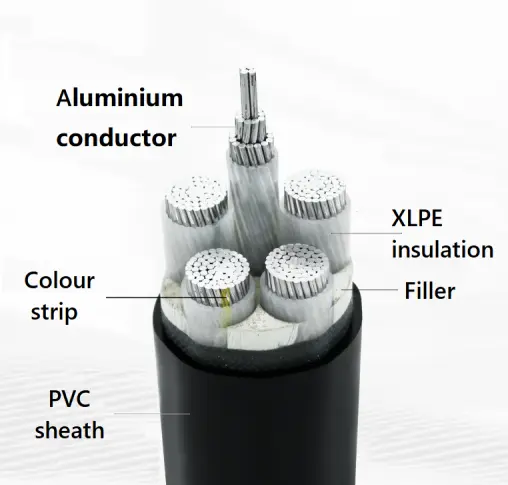

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008, poikkileikkauspinta-ala on enintään 6 mm², kiinteä pyöreä

voidaan käyttää johdinta, luokka 1 IEC 60228:n ja GB/T 3956-2008 mukaan.

Eristys: Eristeen paksuuden, materiaaliominaisuuksien tulee olla IEC 60502 ja GB/T 12706 mukaiset.

Ytimen väri: 1 ydin: punainen tai keltainen tai vihreä tai sininen tai musta

2 ydintä: punainen, sininen tai punainen, musta

3 ydintä: keltainen, vihreä, punainen tai punainen, keltainen, sininen

4 ydintä: keltainen, vihreä, punainen, sininen tai punainen, keltainen, sininen, musta

5 ydintä: keltainen, vihreä, punainen, sininen, musta tai punainen, keltainen, sininen, musta, vihreä

Yli 5 kerrosta: valkoiset ytimet mustalla numerolla tai

Ulkovaippa: Vaipan paksuuden, materiaalin ominaisuuksien tulee olla standardien IEC 60502 ja GB/T 12706 mukaiset.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Palonkestävä kaapeli: Kaksi kerrosta kiilleteippiä on käärittävä johtimen ympärille.

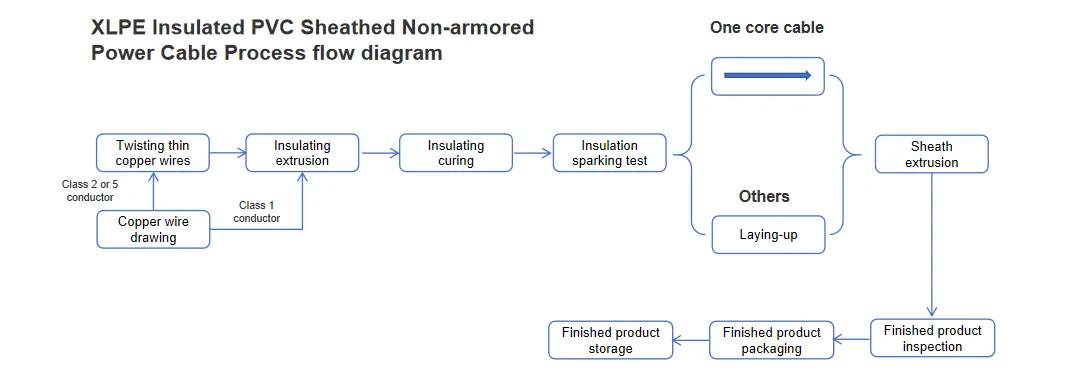

Prosessin vuokaavio

Tuotesovellus

Sitä käytetään kaupunkien sähkönjakelussa ja pienjännitesähköenergian siirtämisessä.

Sitä käytetään tehtaissa, kaivoksissa ja muissa paikoissa sähkön syöttämiseen koneiden laitteisiin ja valaistuslaitteistoihin.

Asuin- ja liikerakennuksissa sitä käytetään sähkön jakeluun rakenteen sisällä, kuten valaistus, hissit, pistorasiat jne.

Varotoimenpiteet

Kaapelin pitkäaikainen käyttölämpötila ei saa ylittää 90 ºC.

Oikosulun aikana kaapelin maksimilämpötila ei saa ylittää 250 ºC.

Kaapeleita ei saa käyttää yli nimellisjännitteen.

Tämän tyyppistä kaapelia ei voida upottaa suoraan maan alle käytettäväksi.

Yksijohtimia kaapeleita ei voi laittaa suoraan magneettisiin metalliputkiin tai kannellisiin kaapelihyllyihin.

Kaapeleita ei saa käyttää yli nimellisjännitteen.

Suorituskykyparametri

Nimellisjännite: 0,6/1 kV

Testijännite: 3,5 kV 5 minuutin ajan, vikaa ei tapahtunut

Johtimen resistanssi: 20 ℃ johtimen resistanssin on oltava IEC 60228 tai GB/T 3956 mukainen.

Käyttölämpötila: -5ºC - +90ºC

Oikosulkulämpötila: +250 ºC

Pienin taivutus taivutussäde: 15* OD;

Pienin staattinen taivutussäde: 10* OD;

Palonestoaine: IEC 60332 tai GB/T 19666 mukainen

Palonkestävyys: IEC 60331 tai GB/T 19666 mukainen.

Virran kantavuus ampeereina (A)

Jälkimyynti ja palvelut

1. Tekniset palvelut: Tianjin Beida Group voi tarjota tarvittavia teknisiä palveluita, jotka perustuvat asiakkaiden todellisiin vaatimuksiin, kuten teknisiä ohjeita johtojen ja kaapeleiden valinnassa, asennuksessa ja asennuksessa, testaamisessa paikan päällä jne.

2. Laatuongelmien käsittely: Saatuaan käyttäjiltä palautetta sähköjohtojen ja -kaapeleiden laatuongelmista, BD Cable Group antaa vastauksen 24 tunnin kuluessa. Paikan päällä vallitsevan tilanteen perusteella tarjoamme ratkaisuja ongelmiin tai lähetämme paikalle ammattiteknikot hoitamaan laatukysymykset.

3. Sähköjohtojen ja -kaapeleiden huolto tai vaihto: Jos sähköjohtojen ja -kaapeleiden takuuaikana ilmenee laatuongelmia materiaalien, suunnittelun tai johtojen ja kaapeleiden tuotanto- ja valmistusprosessin tuotteen laatuvirheiden vuoksi, ja nämä ongelmat ilmenevät normaalin varastoinnin, asennuksen, asennuksen tai normaalin käytön aikana, yritys on vastuussa ilmaisesta korjauksesta tai vaihdosta.

4. Sähköjohtojen ja -kaapeleiden kuljetuksen ja asennuksen aikana kaikki kaapeleiden vauriot, jotka johtuvat käyttäjien virheellisestä käytöstä (kuten naarmut, hankaumat, riittämätön taivutussäde, joka johtaa eristeen ja vaipan vaurioitumiseen, sekä kaapelin asennuksen laatuongelmat alhaisessa lämpötilassa jne.), Beida Group -konsernin asiakkaat auttavat ratkaisemaan nämä laatuongelmat.

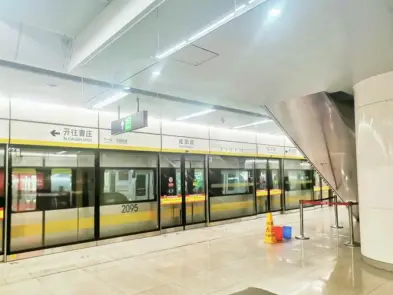

Peräkkäiset tapaukset

Suorituskykyisenä virtakaapelina XLPE-eristetty PVC-vaippainen panssaroitumaton virtakaapeli ei vain täytä kansallisia ympäristönsuojelustandardeja, vaan myös sen korkean lämpötilan kestävyys ja ultraviolettikesto tekevät siitä erityisen sopivan ulko- tai korkean lämpötilan ympäristöön. Olipa kyseessä kylmä talvi tai kuuma kesä, tämä kaapeli varmistaa vakaan voimansiirron, säilyttää erinomaisen suorituskyvyn pitkän käytön jälkeen, vähentää huolto- ja vaihtotiheyttä ja vähentää siten huomattavasti käyttökustannuksia. Lisäksi polyvinyylikloridi (PVC) vaippamateriaalilla on vähän savua ja halogeenittomia ominaisuuksia, mikä estää myrkyllisen savun muodostumisen tulipalon sattuessa ja parantaa entisestään käyttöympäristön turvallisuutta.

Pakkaus & Toimitus

Pakkauksen tiedot:

Se määräytyy ostamasi määrän ja vaatimusten mukaan. Voidaan neuvotella.

Satama: Tianjinin satama

Toimitus: Meriteitse, Lentoteitse, Pikakuljetuksella.
