XLPE-eristetty PVC-vaippainen STA-virtakaapeli

Jos etsit luotettavaa XLPE-eristetyn PVC-vaippaisen STA-virtakaapelin valmistajaa ja toimittajaa, voit valita Tianjin Beidan. Tämä tuote on laajalti käytetty teräsnauhapanssaroitu virtakaapeli pienjännitteiseen voimansiirtoon, joka voidaan haudata suoraan maan alle. Eri ampasiteettien mukaan yleinen kaapelin johtimen poikkipinta-ala on 2,5–500 mm2.

Lähetä kysely

Tuotteen Kuvaus

Luotamme Tianjin Beida Cable Groupin 35 vuoden syvään viljelyyn kaapeliteollisuudessa, lanseerasimme XLPE-eristetyn PVC-vaippaisen STA-virtakaapelin, jota voidaan kutsua pienjännitevoimansiirtokentän vahvuudeksi.

Korkean teknologian yrityksenä, jolla on Kiinassa tunnettu tavaramerkki, ISO-järjestelmän sertifiointi ja muut arvovaltaiset pätevyydet, Beida-konsernia tukevat kansainväliset edistyneet tuotanto- ja testauslaitteet sekä T&K-investoinnit 3,1 % vuotuisesta myyntimäärästä, joten tällä teräsnauhalla panssaroidulla kaapelilla on vertaansa vailla olevia ydinetuja.

Sen XLPE-eristemateriaali varmistaa erinomaisen sähköisen suorituskyvyn ja lämmönkestävyyden, PVC-suojuksen teräsnauhapanssarisuunnittelulla saavuttaakseen vahvan kosteudenkestävyyden, korroosionkestävyyden, mekaanisten vaurioiden kestävyyden, suoran haudatun asennuksen ilman lisäsuojaa, ratkaisee täydellisesti pienjännitteisen voimansiirron asennuskompleksin, huonon ympäristön sopeutuvuuden, turvallisuusriskit ja muut kipukohdat, tarjotakseen maailmanlaajuisille asiakkaille vakaat ja luotettavat voimansiirtoratkaisut.

Yleisiä kaapelityyppejä ovat YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/STA.

Tuotteen rakenne

Xlpe Insulated Pvc Sheathed Sta Power Cable

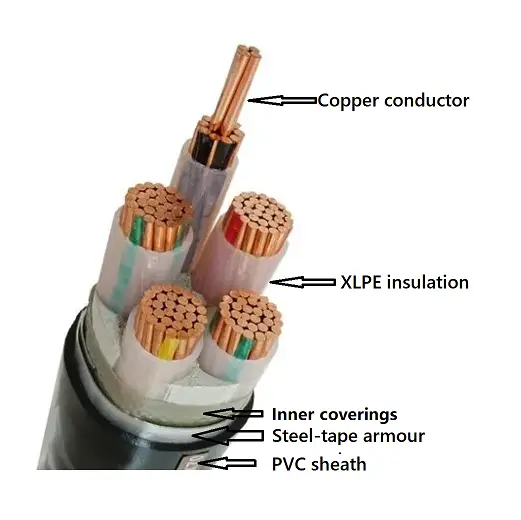

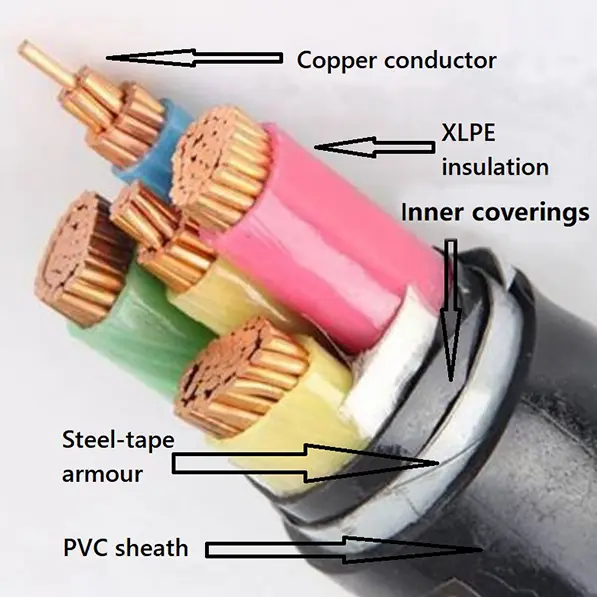

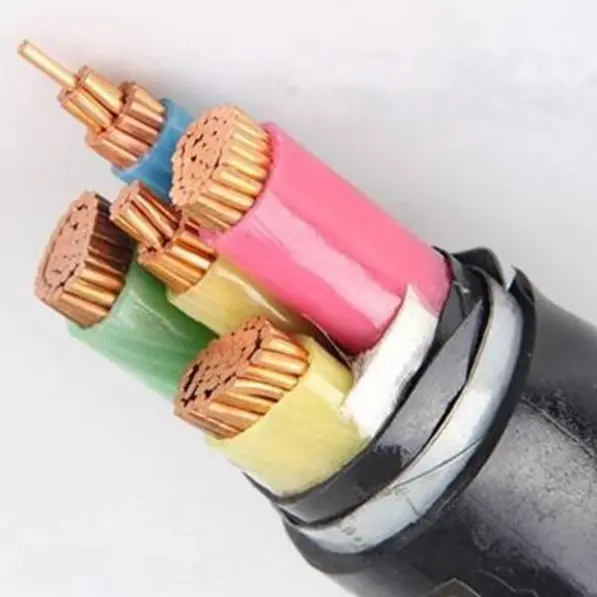

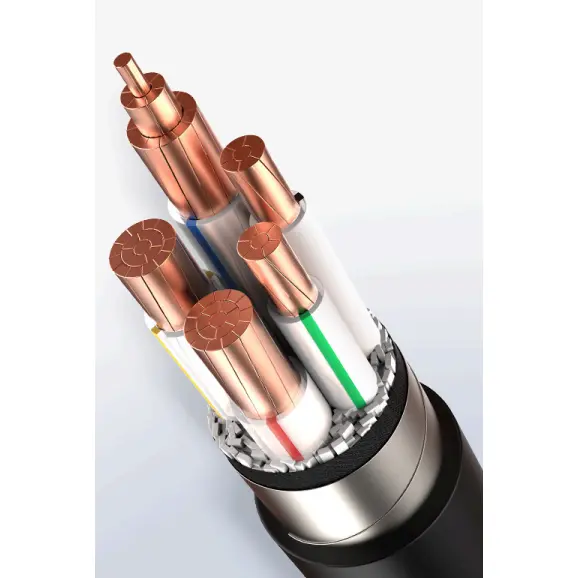

XLPE-eristetty PVC-vaippainen STA-virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-kääreteipistä Teräsnauhapanssari ja PVC-vaippa.

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008, poikkileikkauspinta-ala on enintään 6 mm², kiinteä pyöreä

voidaan käyttää johdinta, luokka 1 IEC 60228:n ja GB/T 3956-2008 mukaan.

Eristys: Eristeen paksuuden, materiaaliominaisuuksien tulee olla IEC 60502 ja GB/T 12706 mukaiset.

Ytimen väri: 1 ydin: punainen tai keltainen tai vihreä tai sininen tai musta

2 ydintä: punainen, sininen tai punainen, musta

3 ydintä: keltainen, vihreä, punainen tai punainen, keltainen, sininen

4 ydintä: keltainen, vihreä, punainen, sininen tai punainen, keltainen, sininen, musta

5 ydintä: keltainen, vihreä, punainen, sininen, musta tai punainen, keltainen, sininen, musta, vihreä

Yli 5 hylsyä: valkoiset ytimet mustalla numerolla tai erivärisellä nauhalla

Sisäpäällysteet: Sisäpäällysteet voivat olla suulakepuristettuja tai limitettyjä. Materiaalien tulee olla kaapelin käyttölämpötilaan sopivia ja eristysmateriaalin kanssa yhteensopivia.

Teräsnauhapanssari: Monijohtimissa kaapeleissa panssari on kiinnitettävä sisäpeitteeseen, joka vastaa kaksinkertaista teräsnauhaa. Yksijohtimiset kaapelit käytettäväksi AC. järjestelmien on koostuttava ei-magneettisesta teräsnauhasta.

Ulkovaippa: Vaipan paksuuden, materiaalin ominaisuuksien tulee olla standardien IEC 60502 ja GB/T 12706 mukaiset.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Palonkestävä kaapeli: Kaksi kerrosta kiilleteippiä on käärittävä johtimen ympärille.

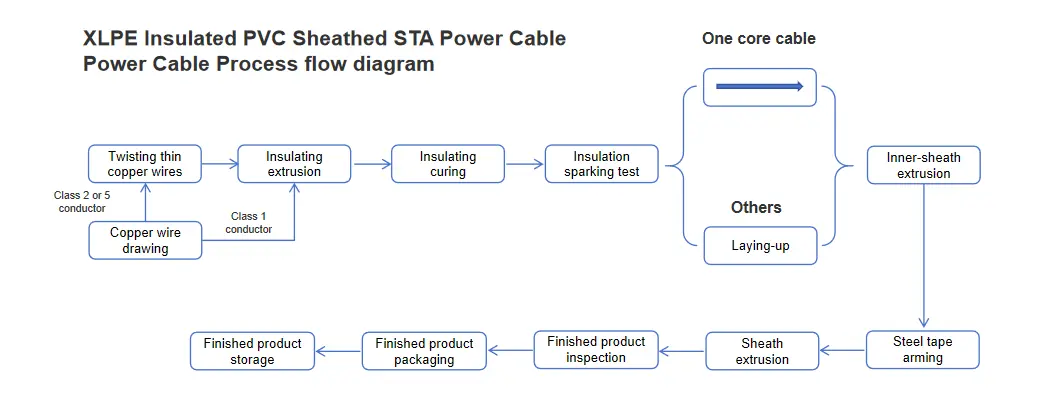

Prosessin vuokaavio

Xlpe Insulated Pvc Sheathed Sta Power Cable

Tuotesovellus

Silloitettu polyeteenieristetty PVC-vaippainen teräsnauha panssaroitu virtakaapeli, koska tämä teräsnauhasuojalla varustettu kaapeli, sopii jakeluverkkoon tai teollisuuslaitteisiin voimansiirtoon. Se voidaan haudata suoraan maan alle, voidaan asentaa kaapelikaivantoon tai siltaan, kaapeli kestää tietyn paineen, mutta ei kestä jännitystä.

Tuotteen asennusehdot:

Kaapelin asennuksen ympäristön lämpötila PVC-eristeillä tai PVC-vaipalla tai halogeenivapaalla palosuojavaipalla varustetuissa kaapeleissa ympäristön lämpötila ei saa olla asennuksen aikana alle 0 ℃.

Pienin taivutussäde kaapelin asennuksessa

hanke	yksijohtiminen kaapeli		moniytiminen kaapeli
hanke	panssaroitumaton	panssaroitu	panssaroitumaton	panssaroitu
Kaapelin pienin taivutussäde asennuksen yhteydessä	20D	15D	15D	12D
Kaapeleiden pienin taivutussäde liitäntäkoteloiden ja päätteiden lähellä	15D	12D	12D	10D
Huomautus: D on kaapelin ulkohalkaisija

Suorituskykyparametri

Nimellisjännite: 0,6/1 kV

Testijännite: 3,5 kV 5 minuutin ajan, vikaa ei tapahtunut

Käyttölämpötila: -0ºC - +90ºC

Oikosulkulämpötila: +250 ºC

Virran kantavuus ampeereina (A)

Nimellisjännite 0,6/1kV XLPE-eristysvirtakaapeli
virransiirtokapasiteetti ampeereina (A)
Ympäristön lämpötila: ilmassa: 40 ℃, maassa: 25 ℃
Johtimen lämpötila: 90℃
Maaperän lämpövastuskerroin: 1.0k·m/W
Tyyppi	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Ytimen lukumäärä	Yksi ydin				Useita ytimiä
Poikkileikkausala, mm²	Ilmassa		Maassa		Ilmassa		Maassa
Poikkileikkausala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Huomautus: Yksijohtimien kaapelien panssari on valmistettu ei-magneettisista materiaaleista.
