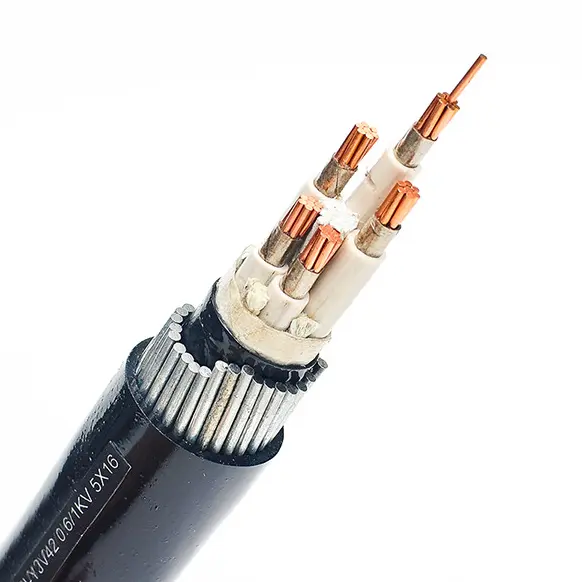

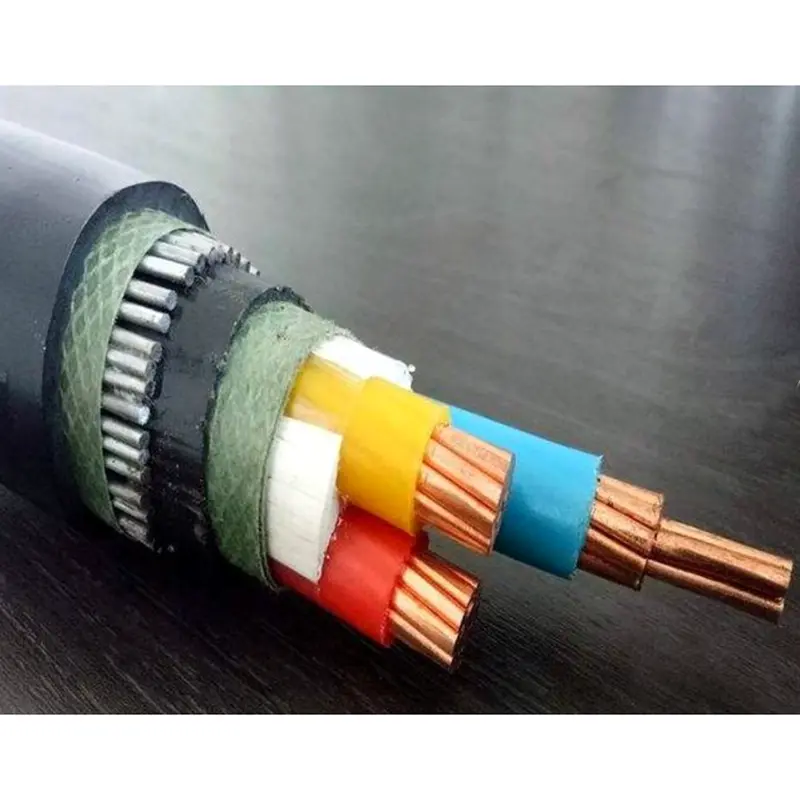

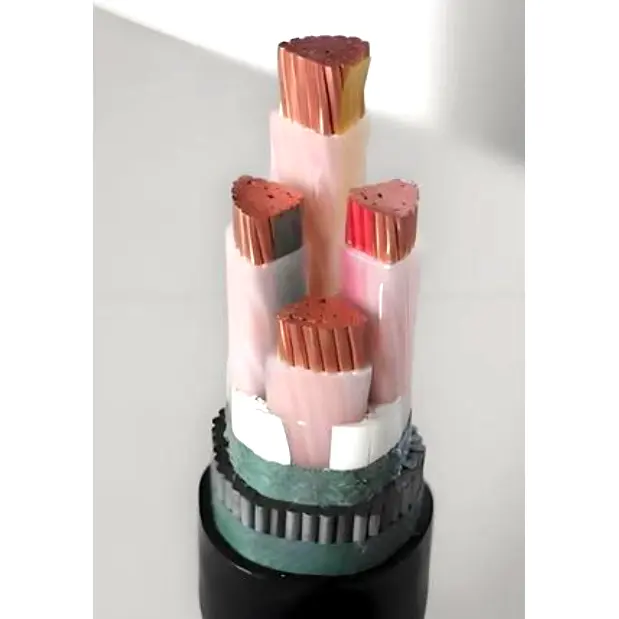

XLPE-eristetty PVC-vaippainen SWA-virtakaapeli

Ammattimaisena XLPE-eristetyn PVC-vaippaisen SWA-virtakaapelin valmistajana Beida Groupilla on yli kolmen vuosikymmenen kokemus. Tämä kaapeli voidaan asentaa vaakasuoraan tai pystysuoraan, ja se kestää tiettyjä paineita ja jännityksiä. Sitä käytetään pääasiassa korkeiden rakennusten kaapeleiden pystyasennukseen, vuoristoalueille, joissa on suuria pudotuksia, jne. pienjännitteisen voimansiirron yhteydessä.

Lähetä kysely

Tuotteen Kuvaus

XLPE-eristetty PVC-vaippainen SWA-virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-kääreteipistä Teräspadon haarniska ja PVC-vaippa.

Yleisiä kaapelityyppejä ovat YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/SPVC/XPVC/PVC.

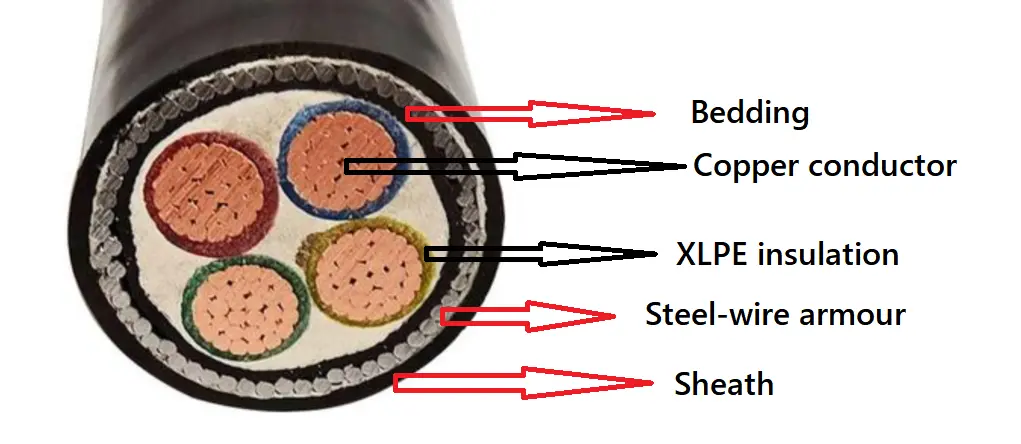

Tuotteen rakenne

Xlpe Insulated Pvc Sheathed Swa Power Cable

XLPE-eristetty PVC-vaippainen SWA-virtakaapeli koostuu T1R-kuparijohtimesta, XLPE-eristyksestä, PVC-kääreteipistä Teräspadon haarniska ja PVC-vaippa.

Johdin: kupari- tai alumiinijohdin, pyöreä seisova tai muotoiltu, luokka 2 IEC 60228:n mukaan

ja GB/T 3956-2008, poikkileikkauspinta-ala on enintään 6 mm², kiinteä pyöreä

voidaan käyttää johdinta, luokka 1 IEC 60228:n ja GB/T 3956-2008 mukaan.

Eristys: Eristeen paksuuden, materiaaliominaisuuksien tulee olla IEC 60502 ja GB/T 12706 mukaiset.

Ytimen väri: 1 ydin: punainen tai keltainen tai vihreä tai sininen tai musta

2 ydintä: punainen, sininen tai punainen, musta

3 ydintä: keltainen, vihreä, punainen tai punainen, keltainen, sininen

4 ydintä: keltainen, vihreä, punainen, sininen tai punainen, keltainen, sininen, musta

5 ydintä: keltainen, vihreä, punainen, sininen, musta tai punainen, keltainen, sininen, musta, vihreä

Yli 5 hylsyä: valkoiset ytimet mustalla numerolla tai erivärisellä nauhalla

Sisäpäällysteet: Sisäpäällysteet voivat olla suulakepuristettuja tai limitettyjä. Materiaalien tulee olla kaapelin käyttölämpötilaan sopivia ja eristysmateriaalin kanssa yhteensopivia.

Teräslankapanssari: Monijohtimissa kaapeleissa panssari on kiinnitettävä sisäpeitteeseen, joka vastaa vaatimuksia. Yksijohtimiset kaapelit käytettäväksi AC. järjestelmien on koostuttava ei-magneettisista teräslangoista.

Ulkovaippa: Vaipan paksuuden, materiaalin ominaisuuksien tulee olla standardien IEC 60502 ja GB/T 12706 mukaiset.

Paloa hidastava kaapeli: tulee käyttää paloa hidastavaa PVC-ulkovaippamateriaalia. Palonsuoja-aineet voidaan luokitella kolmeen luokkaan: nippu A, B ja C.

Palonkestävä kaapeli: Kaksi kerrosta kiilleteippiä on käärittävä johtimen ympärille.

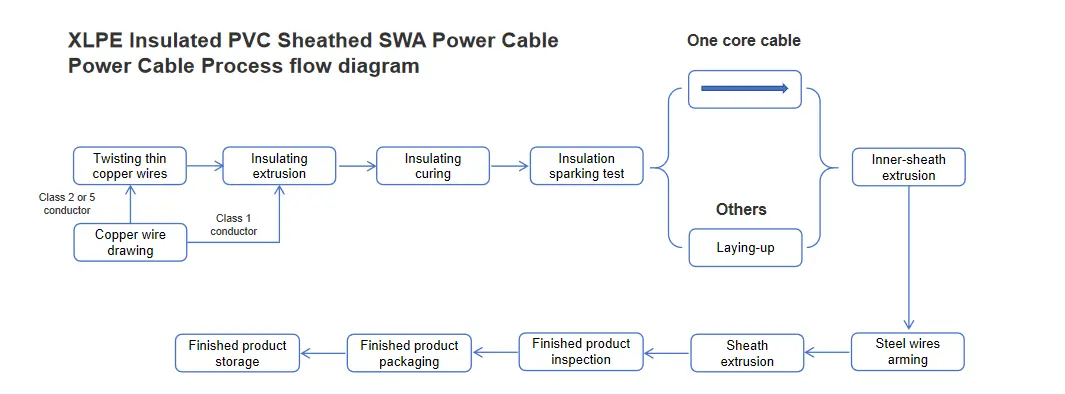

Prosessin vuokaavio

Xlpe Insulated Pvc Sheathed Swa Power Cable

Suorituskykyparametri

Nimellisjännite: 0,6/1 kV

Testijännite: 3,5 kV 5 minuutin ajan, vikaa ei tapahtunut

Käyttölämpötila: -5ºC - +90ºC

Oikosulkulämpötila: +250 ºC

Pienin taivutus taivutussäde: 15* OD;

Pienin staattinen taivutussäde: 10* OD;

Kaapelitesti:

1. Johtimen DC-resistanssitesti: 20 ºC:n johtimen tasavirtaresistanssin on oltava GB/T 3956-2008, IEC 60228:n mukainen.

2. Vaihtojännitetesti: 3,5kV/5min, ei vikaa.

Näytteenottotesti:

1. Johdinrakenteen tarkastus: Sen on täytettävä GB/T 3956-2008, IEC 60228:n tekniset vaatimukset.

2. Eristeen, vuorauksen, teräsnauhapanssarin ja vaipparakenteen koon tulee täyttää GB/T 12706.1-2020, IEC 60502.1 vaatimukset.

Terminen venymätesti:

Näytteenotto- ja testausmenettelyjen on oltava GB/T 2951.21-2008, IEC 60811-2-1, luvun 9 määräysten mukaisia, ja tulosten on oltava GB/T 12706.1-2020, IEC 60502.1 määräysten mukaisia.

Tyyppitesti:

Eristyksen ja vaipan mekaanisen ja fyysisen suorituskyvyn testin on täytettävä GB/T 12706.1-2020 ja IEC 60502.1 vaatimukset.

Sähköisen suorituskyvyn on oltava GB/T 12706.1-2020, IEC 60502.1 mukainen

Yhden kaapelin palamistestin on oltava GB/T 19666-2019, IEC 60332:n mukainen.

Kaapelin palonsuojatesti täyttää GB/T 19666-2019, IEC 60332 vaatimukset.

Kaapeleiden palonkestävyystestin tulee täyttää GB/T 19666-2019 ja IEC 60331 vaatimukset.

Virran kantavuus ampeereina (A)

Nimellisjännite 0,6/1kV XLPE-eristysvirtakaapeli
virransiirtokapasiteetti ampeereina (A)
Ympäristön lämpötila: ilmassa: 40 ℃, maassa: 25 ℃
Johtimen lämpötila: 90℃
Maaperän lämpövastuskerroin: 1.0k·m/W
Tyyppi	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Ytimen lukumäärä	Yksi ydin				Useita ytimiä
Poikkileikkausala, mm²	Ilmassa		Maassa		Ilmassa		Maassa
Poikkileikkausala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Huomautus: Yksijohtimien kaapelien panssari on valmistettu ei-magneettisista materiaaleista.
